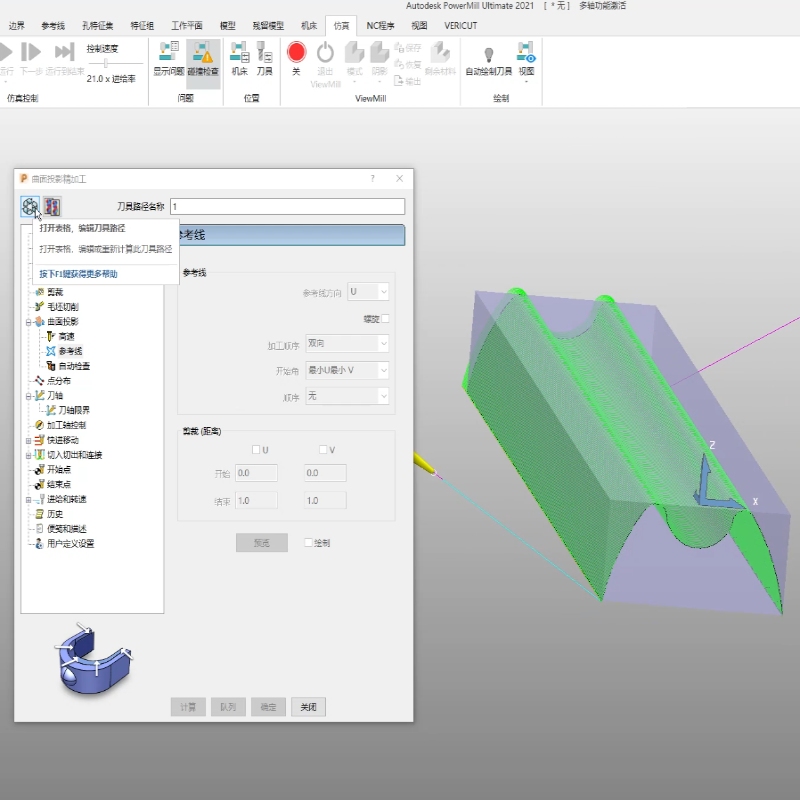

Многие впервые Станок для обработки камня с ЧПУ Покупатели задают один и тот же вопрос: «Как машина узнает, где нужно вырезать?» Ответ прост: машина не думает сама за себя. Каждое движение происходит по траектории, созданной программным обеспечением CAD/CAM до начала обработки. Траектория движения инструмента — это, по сути, подробный набор инструкций, указывающих станку с ЧПУ:С чего начать?В каком направлении двигаться?Насколько глубоко нужно резатьКакой инструмент использовать?Когда резьба будет завершенаБез правильно сгенерированной траектории инструмента даже самый современный станок для резьбы по камню с ЧПУ Невозможно получить точные результаты. В этой статье объясняется, как создается траектория движения инструмента при резьбе по камню, какую информацию она содержит и почему выбор правильного режущего инструмента так же важен, как и сам дизайн. Что такое траектория движения инструмента на станке с ЧПУ?Представьте себе траекторию движения инструмента как систему GPS-навигации для вашего станка с ЧПУ. Подобно тому, как GPS направляет водителя по поворотам, траектория движения инструмента направляет шпиндель по точкам. Вместо того чтобы сказать "Поверните налево через 100 метров", система сообщает машине примерно следующее:Переместить на X150 Y300Опустите инструмент до отметки Z-5 мм.Следуйте по этой кривойПоднимите инструментПерейдите к следующему участку для резьбы.Каждое движение шпинделя планируется до начала обработки. Контроллер просто следует этим инструкциям с высокой точностью. Полный процесс создания траектории движения инструмента.Создание траектории движения инструмента для резьбы по камню обычно включает пять основных этапов. Шаг 1 — Импортируйте или создайте дизайнВсё начинается с произведения искусства. В зависимости от вашего проекта, вы можете:Импортировать фотографиюОтсканируйте существующий чертежСоздание изображения вручнуюСоздайте рельефную модель в JDpaint.Для создания рельефа программное обеспечение преобразует изображение в модель высоты в оттенках серого. Вообще говоря:Темные участки становятся более глубокими при резьбе.Светлые участки остаются вышеУровни серого обеспечивают плавные переходы.Эта информация о высоте становится основой для траектории обработки. Шаг 2 — Выберите подходящий режущий инструментПрограммное обеспечение должно точно знать, какой именно инструмент будет установлен на станке. К типичным инструментам для резьбы по камню относятся:Фреза с плоским торцомФрезер для шарового носаV-битАлмазный камень К важным параметрам относятся:диаметр инструментаТип инструментаДлина инструментаУгол среза (если применимо)Если программное обеспечение предполагает использование шарообразного фрезера диаметром 6 мм, в то время как станок фактически использует плоский инструмент диаметром 10 мм, то готовая резьба не будет соответствовать проекту. Один неверно заданный параметр может повлиять на весь проект. Шаг 3 — Создание траектории инструментаПосле того, как будут готовы проектная информация и данные об инструменте, программное обеспечение CAM автоматически рассчитает траекторию обработки. В процессе вычислений программное обеспечение определяет:направление движения инструментаРасстояние для перешагиванияГлубина резанияПоследовательность обработкиБезопасная высота для передвиженияСгенерированная траектория движения инструмента отображается в виде сотен, а то и тысяч строк. Каждая линия соответствует одному перемещению режущего инструмента. В целом:Меньший шаг = более гладкая поверхностьБольший шаг обработки = более высокая скорость обработкиБольше линий траектории инструмента = более высокая детализация, но и большее время производства.Нахождение оптимального баланса зависит от материала и требуемого качества отделки. Шаг 4 — Экспорт траектории инструментаПосле проверки данные обработки экспортируются. Многие станки с ЧПУ для обработки камня, использующие систему управления NcStudio, сохраняют программы обработки в формате ENG. Процесс прост:Сохраните файл ENGСкопируйте его на USB-накопитель.Вставьте USB-кабель в контроллер ЧПУ.Загрузите файлНачало обработкиНа данном этапе у контроллера есть все необходимое для выполнения задачи. Шаг 5 — Выполнение резьбыКогда начинается обработка, контроллер ЧПУ считывает все инструкции, содержащиеся в файле ENG. Шпиндель точно следует за запрограммированными координатами, поддерживая при этом заданную глубину резания. Оператор контролирует процесс и при необходимости может корректировать условия резки. Несмотря на то, что траектория движения инструмента фиксирована, параметры обработки все же можно оптимизировать в процессе производства. Какую информацию содержит файл траектории инструмента ENG?Файл обработки ENG хранит гораздо больше, чем просто координаты. Типичная информация включает в себя:ДанныеЦельКоординаты X/Yположение перемещения инструментаглубина по оси ZГлубина резанияПоследовательность обработкиПорядок действийБезопасная высотаПредотвращение столкновенийИнструкции по кормлениюуправление перемещением инструментаВ отличие от чертежа, файл ENG сообщает станку, как изготовить изделие по данной конструкции, а не просто как оно должно выглядеть. Где устанавливаются скорость подачи и скорость вращения шпинделя?Многие новички считают, что эти значения сохраняются навсегда внутри траектории инструмента. В действительности опытные операторы часто регулируют их в процессе обработки. Контроллер NcStudio позволяет производить настройку в реальном времени с помощью элементов управления, позволяющих осуществлять ручную регулировку. Типичные принципы работы включают в себя:Материалы или операцияРекомендуемая регулировкаГранитНизкая скорость подачи, стабильное резаниеМраморСредняя скорость подачиПесчаникБолее высокая скорость подачиГрубая обработкаБолее быстрая подачаЗавершениеБолее медленная подача для лучшего качества поверхностиОптимальные настройки зависят от:твердость камняСостояние инструментаМощность шпинделяЭффективность охлажденияТребования к качеству поверхностиОпытные операторы прислушиваются к звуку резки и наблюдают за удалением стружки, внося при необходимости небольшие корректировки. Распространённые ошибки при создании траекторий обработки, которые допускают новички.Многие проблемы, возникающие при обработке материалов, берут начало еще до запуска станка. К наиболее распространенным ошибкам относятся:Выбор неправильного диаметра инструментаЗабыли обновить информацию об инструменте?Неправильная установка толщины заготовки.Выбор чрезмерной глубины резанияИспользование параметров чистовой обработки для черновой обработкиПропуск моделирования траектории движения инструмента перед обработкой.Большинство этих проблем можно избежать, проведя тщательный осмотр перед механической обработкой. Рабочий процесс создания траектории инструментаШагОперацияЦельШаг 1Импортировать или создать дизайнПодготовьте модель для резьбы по фотографии, рисунку или 3D-файлу.Шаг 2Выберите режущий инструментСогласуйте настройки программного обеспечения с фактическим режущим инструментом, установленным на станке.Шаг 3Сгенерировать траекторию инструментаРассчитайте каждое перемещение, глубину резания и траекторию обработки.Шаг 4Экспорт файла ENGСохраните траекторию движения инструмента в формате ENG и скопируйте её на USB-накопитель.Шаг 5Загрузите в контроллер.Откройте файл в системе Weihong и начните обработку. Заключительные мыслиТочность станка для резьбы по камню с ЧПУ напрямую зависит от точности траектории движения инструмента. Создание высококачественной траектории обработки требует большего, чем просто импорт проекта — оно включает в себя выбор правильного режущего инструмента, разработку оптимизированной стратегии обработки, проверку результата и корректировку параметров обработки в зависимости от обрабатываемого материала. Понимание этого рабочего процесса помогает операторам уменьшить количество ошибок, улучшить качество резьбы, продлить срок службы инструмента и максимально повысить эффективность станка. Независимо от того, изготавливаете ли вы рельефные панели, скульптуры, столешницы или надгробные камни, освоение построения траектории движения инструмента является одним из наиболее ценных навыков в обработке камня на станках с ЧПУ.
