Как станки с ЧПУ для резьбы по камню создают траектории движения инструмента: от проектирования до высокоточной обработки.

Многие впервые Станок для обработки камня с ЧПУ Покупатели задают один и тот же вопрос: «Как машина узнает, где нужно вырезать?»

Ответ прост: машина не думает сама за себя. Каждое движение происходит по траектории, созданной программным обеспечением CAD/CAM до начала обработки.

Траектория движения инструмента — это, по сути, подробный набор инструкций, указывающих станку с ЧПУ:

• С чего начать?
• В каком направлении двигаться?
• Насколько глубоко нужно резать
• Какой инструмент использовать?
• Когда резьба будет завершена

Без правильно сгенерированной траектории инструмента даже самый современный станок для резьбы по камню с ЧПУ Невозможно получить точные результаты.

В этой статье объясняется, как создается траектория движения инструмента при резьбе по камню, какую информацию она содержит и почему выбор правильного режущего инструмента так же важен, как и сам дизайн.

Что такое траектория движения инструмента на станке с ЧПУ?

Представьте себе траекторию движения инструмента как систему GPS-навигации для вашего станка с ЧПУ. Подобно тому, как GPS направляет водителя по поворотам, траектория движения инструмента направляет шпиндель по точкам.

Вместо того чтобы сказать "Поверните налево через 100 метров", система сообщает машине примерно следующее:

• Переместить на X150 Y300
• Опустите инструмент до отметки Z-5 мм.
• Следуйте по этой кривой
• Поднимите инструмент
• Перейдите к следующему участку для резьбы.

Каждое движение шпинделя планируется до начала обработки. Контроллер просто следует этим инструкциям с высокой точностью.

Полный процесс создания траектории движения инструмента.

Создание траектории движения инструмента для резьбы по камню обычно включает пять основных этапов.

Шаг 1 — Импортируйте или создайте дизайн

Всё начинается с произведения искусства.

В зависимости от вашего проекта, вы можете:

• Импортировать фотографию
• Отсканируйте существующий чертеж
• Создание изображения вручную

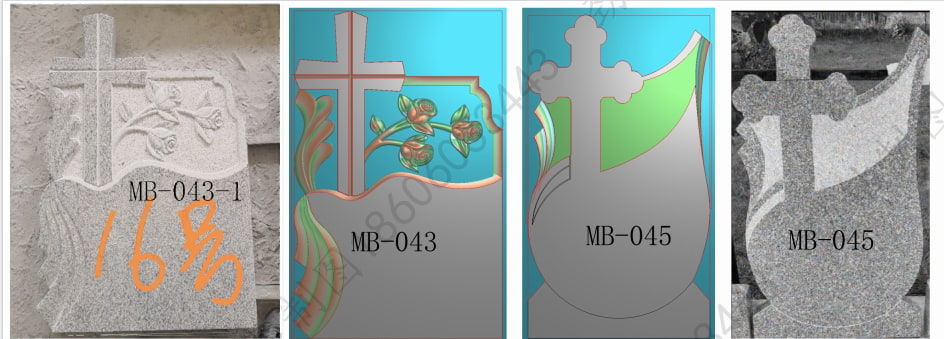

• Создайте рельефную модель в JDpaint.


Для создания рельефа программное обеспечение преобразует изображение в модель высоты в оттенках серого.

Вообще говоря:

• Темные участки становятся более глубокими при резьбе.
• Светлые участки остаются выше
• Уровни серого обеспечивают плавные переходы.

Эта информация о высоте становится основой для траектории обработки.

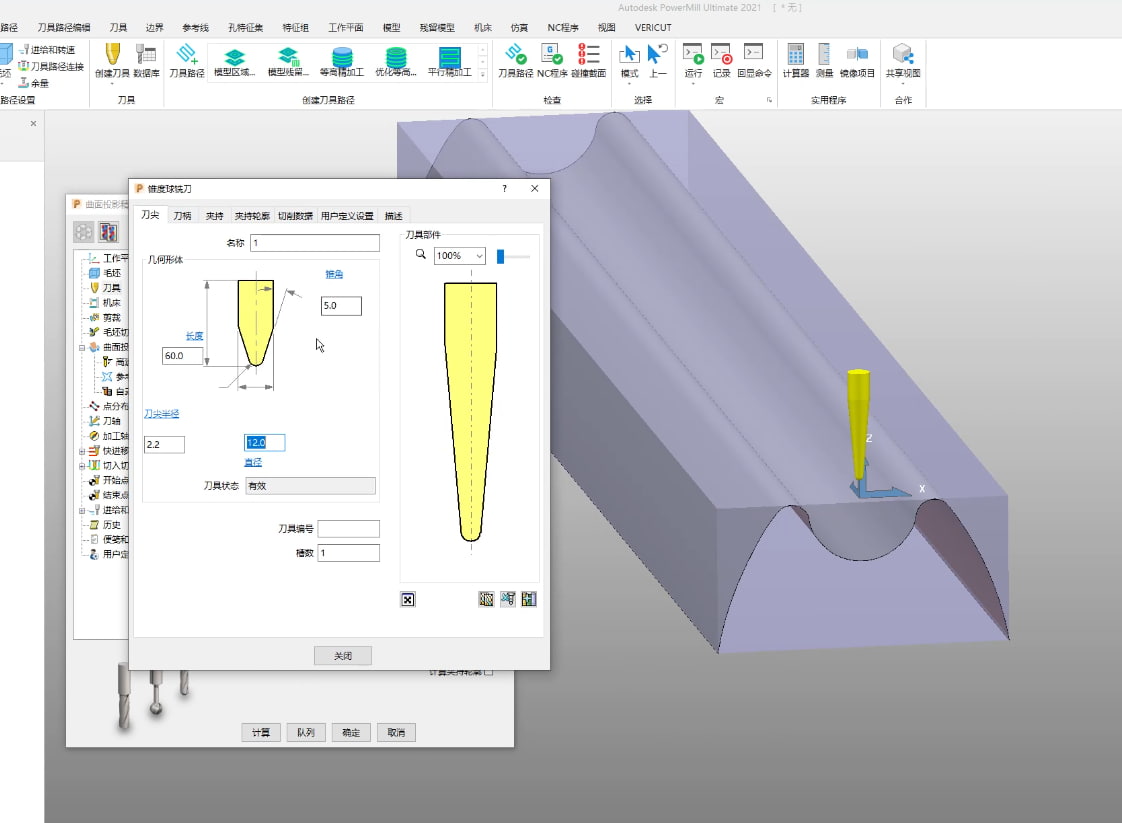

Шаг 2 — Выберите подходящий режущий инструмент

Программное обеспечение должно точно знать, какой именно инструмент будет установлен на станке.

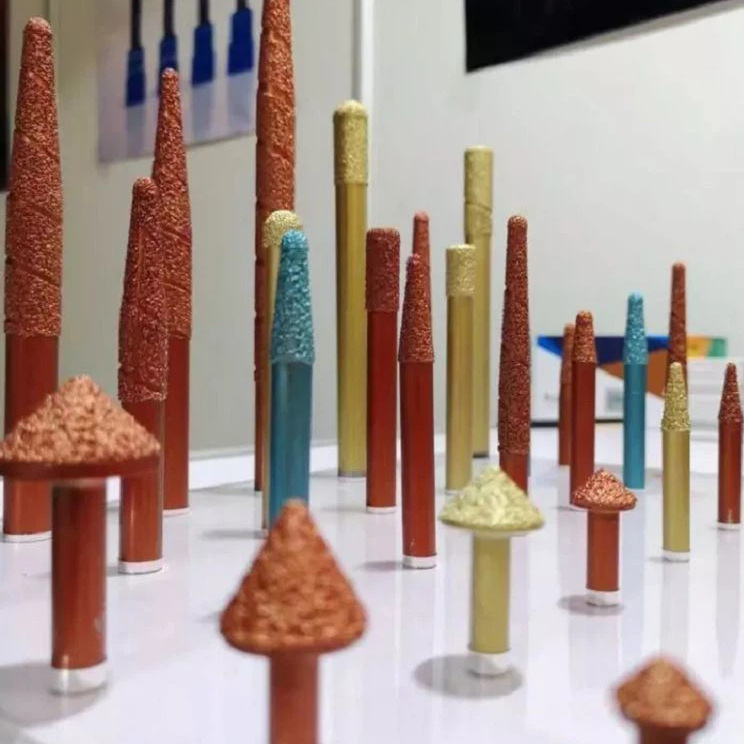

К типичным инструментам для резьбы по камню относятся:

• Фреза с плоским торцом
• Фрезер для шарового носа
• V-бит
• Алмазный камень

К важным параметрам относятся:

• диаметр инструмента
• Тип инструмента
• Длина инструмента
• Угол среза (если применимо)

Если программное обеспечение предполагает использование шарообразного фрезера диаметром 6 мм, в то время как станок фактически использует плоский инструмент диаметром 10 мм, то готовая резьба не будет соответствовать проекту. Один неверно заданный параметр может повлиять на весь проект.

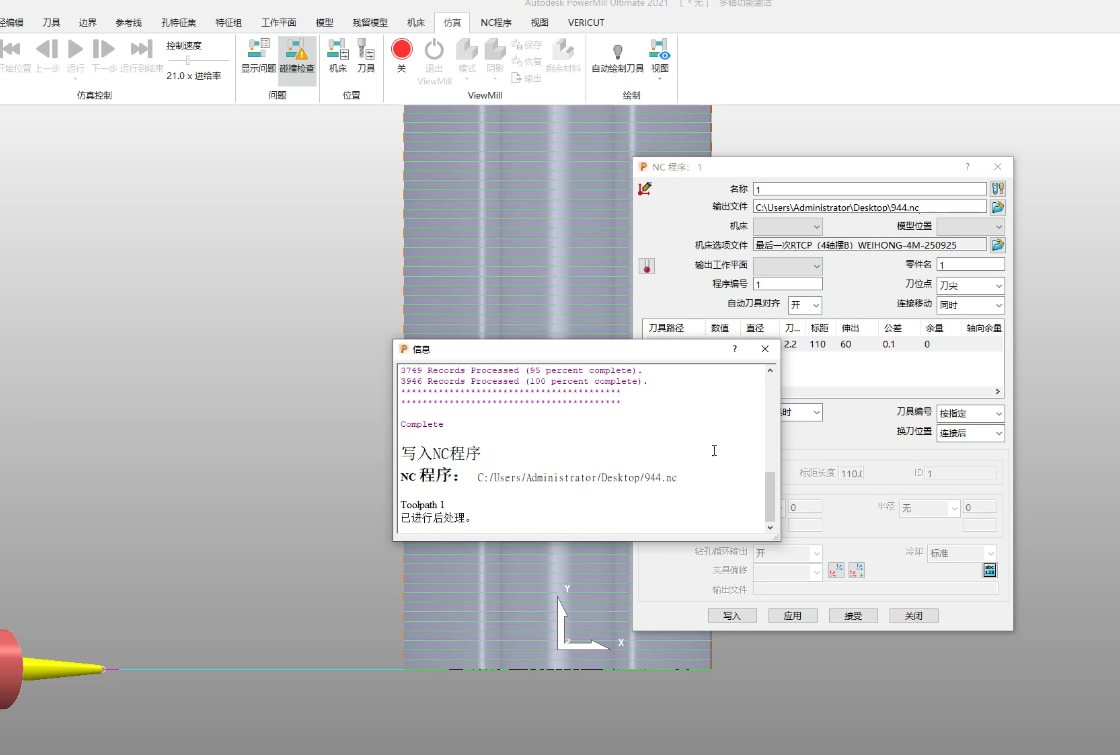

Шаг 3 — Создание траектории инструмента

После того, как будут готовы проектная информация и данные об инструменте, программное обеспечение CAM автоматически рассчитает траекторию обработки.

В процессе вычислений программное обеспечение определяет:

• направление движения инструмента
• Расстояние для перешагивания
• Глубина резания
• Последовательность обработки
• Безопасная высота для передвижения

Сгенерированная траектория движения инструмента отображается в виде сотен, а то и тысяч строк. Каждая линия соответствует одному перемещению режущего инструмента.

В целом:

• Меньший шаг = более гладкая поверхность
• Больший шаг обработки = более высокая скорость обработки
• Больше линий траектории инструмента = более высокая детализация, но и большее время производства.

Нахождение оптимального баланса зависит от материала и требуемого качества отделки.

Шаг 4 — Экспорт траектории инструмента

После проверки данные обработки экспортируются. Многие станки с ЧПУ для обработки камня, использующие систему управления NcStudio, сохраняют программы обработки в формате ENG.

Процесс прост:

• Сохраните файл ENG
• Скопируйте его на USB-накопитель.
• Вставьте USB-кабель в контроллер ЧПУ.
• Загрузите файл
• Начало обработки

На данном этапе у контроллера есть все необходимое для выполнения задачи.

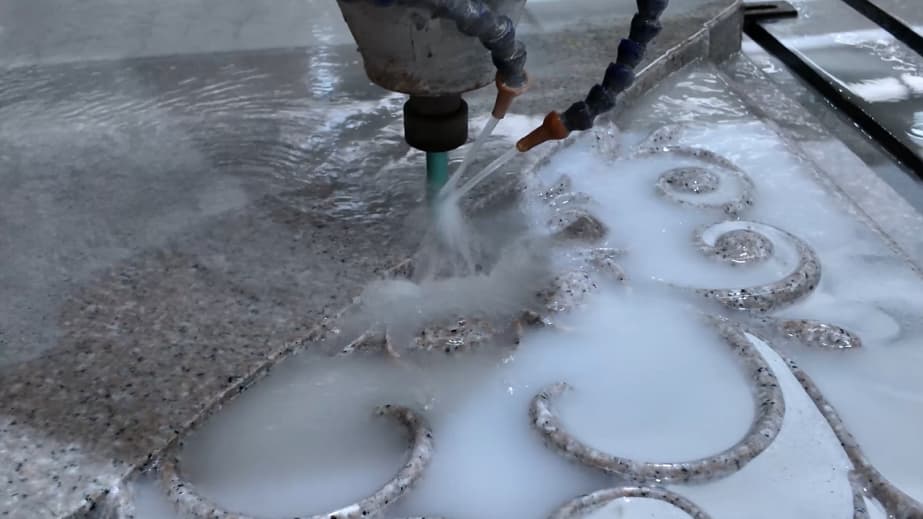

Шаг 5 — Выполнение резьбы

Когда начинается обработка, контроллер ЧПУ считывает все инструкции, содержащиеся в файле ENG.

Шпиндель точно следует за запрограммированными координатами, поддерживая при этом заданную глубину резания.

Оператор контролирует процесс и при необходимости может корректировать условия резки.

Несмотря на то, что траектория движения инструмента фиксирована, параметры обработки все же можно оптимизировать в процессе производства.

Какую информацию содержит файл траектории инструмента ENG?

Файл обработки ENG хранит гораздо больше, чем просто координаты.

Типичная информация включает в себя:

В отличие от чертежа, файл ENG сообщает станку, как изготовить изделие по данной конструкции, а не просто как оно должно выглядеть.

Где устанавливаются скорость подачи и скорость вращения шпинделя?

Многие новички считают, что эти значения сохраняются навсегда внутри траектории инструмента. В действительности опытные операторы часто регулируют их в процессе обработки.

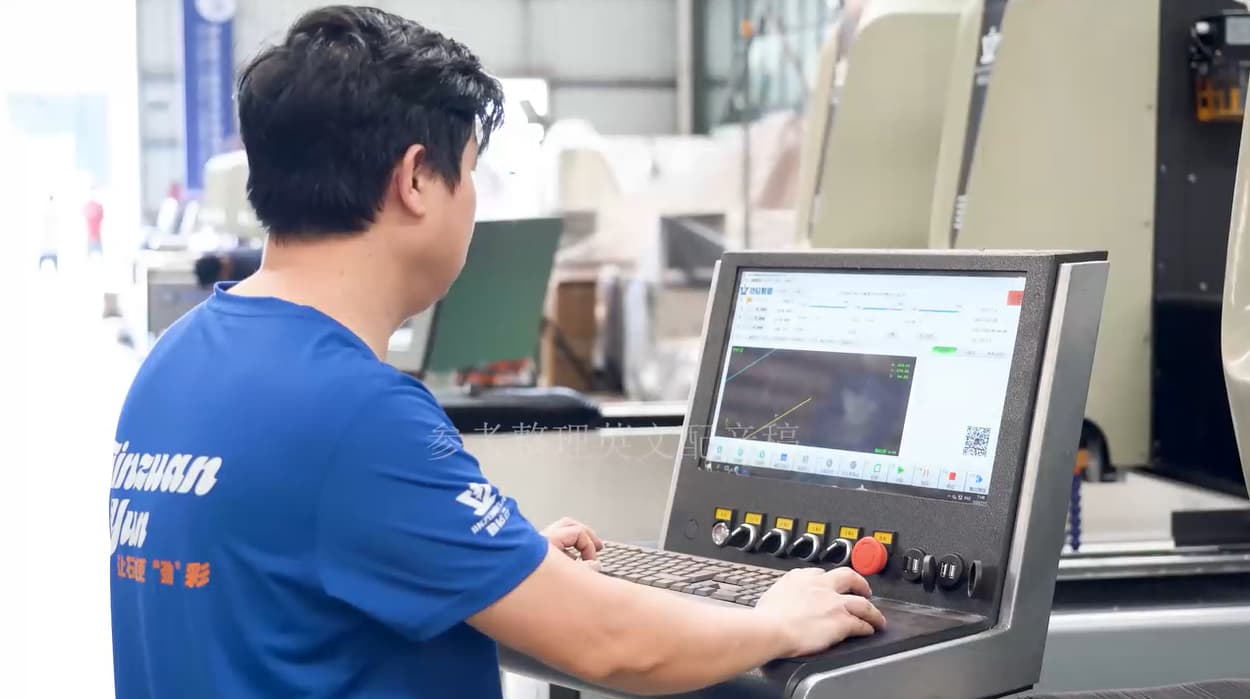

Контроллер NcStudio позволяет производить настройку в реальном времени с помощью элементов управления, позволяющих осуществлять ручную регулировку.

Типичные принципы работы включают в себя:

Оптимальные настройки зависят от:

• твердость камня
• Состояние инструмента
• Мощность шпинделя
• Эффективность охлаждения
• Требования к качеству поверхности

Опытные операторы прислушиваются к звуку резки и наблюдают за удалением стружки, внося при необходимости небольшие корректировки.

Распространённые ошибки при создании траекторий обработки, которые допускают новички.

Многие проблемы, возникающие при обработке материалов, берут начало еще до запуска станка.

К наиболее распространенным ошибкам относятся:

• Выбор неправильного диаметра инструмента
• Забыли обновить информацию об инструменте?
• Неправильная установка толщины заготовки.
• Выбор чрезмерной глубины резания
• Использование параметров чистовой обработки для черновой обработки
• Пропуск моделирования траектории движения инструмента перед обработкой.

Большинство этих проблем можно избежать, проведя тщательный осмотр перед механической обработкой.

Рабочий процесс создания траектории инструмента

Заключительные мысли

Точность станка для резьбы по камню с ЧПУ напрямую зависит от точности траектории движения инструмента.

Создание высококачественной траектории обработки требует большего, чем просто импорт проекта — оно включает в себя выбор правильного режущего инструмента, разработку оптимизированной стратегии обработки, проверку результата и корректировку параметров обработки в зависимости от обрабатываемого материала.

Понимание этого рабочего процесса помогает операторам уменьшить количество ошибок, улучшить качество резьбы, продлить срок службы инструмента и максимально повысить эффективность станка. Независимо от того, изготавливаете ли вы рельефные панели, скульптуры, столешницы или надгробные камни, освоение построения траектории движения инструмента является одним из наиболее ценных навыков в обработке камня на станках с ЧПУ.
