3-осевые, 4-осевые и 5-осевые станки с ЧПУ для обработки камня: что может производить каждый из них?

При выборе Станок для резьбы по камню с ЧПУМногие покупатели в первую очередь обращают внимание на количество осей. Но более полезный вопрос: какие изделия из камня вам нужно изготовить?

Трехосевые, четырехосевые и пятиосевые станки с ЧПУ используют разные конфигурации движения, что напрямую влияет на то, как режущий или гравировальный инструмент будет приближаться к камню. Понимание этой разницы поможет вам подобрать станок, соответствующий вашим реальным изделиям, вместо того, чтобы просто выбирать станок с наибольшим количеством осей.

От надписей на надгробных камнях и плоских рельефов до колонн, балясин, статуй и сложных трехмерных каменных скульптур — каждая конфигурация оси имеет свой типичный диапазон применения.

1. Что означает «ось» на станке с ЧПУ для обработки камня?

Прежде чем сравнивать станки, полезно понять, за что именно отвечают оси.

Стандартный 3-осевой станок с ЧПУ для резьбы по камню перемещается вдоль трех линейных направлений:

• Ось X: левая и правая
• Ось Y: передняя и задняя части
• Ось Z: вверх и вниз

В 4-осевом станке добавляется вращательная ось, позволяющая заготовке или инструменту вращаться во время обработки.

Пятиосевой станок добавляет еще одно вращательное движение, позволяя режущей головке приближаться к камню с разных сторон и обрабатывать более сложные поверхности.

2. Что может изготовить 3-осевой станок для обработки камня с ЧПУ?

Типичная конфигурация: X + Y + Z

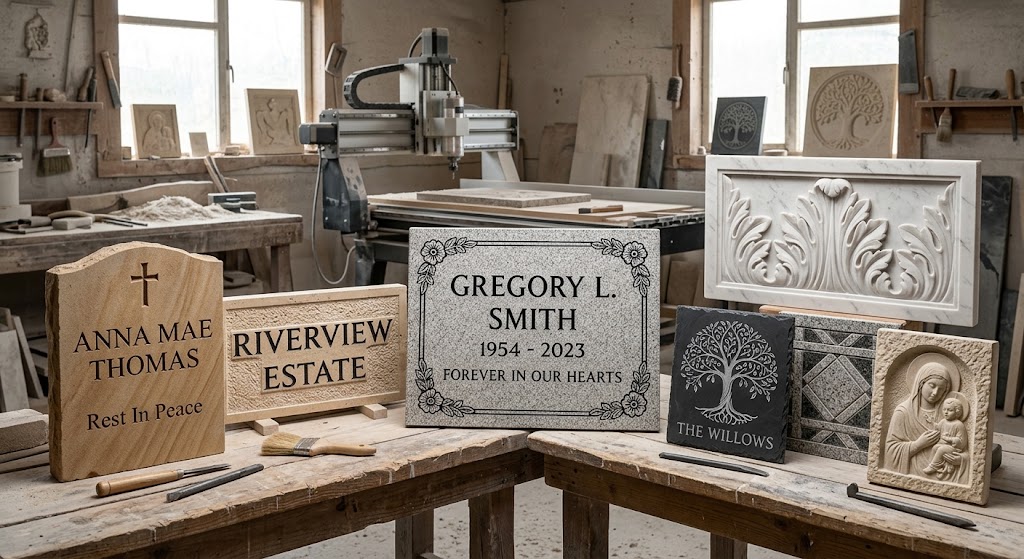

A 3-осевой станок для резьбы по камню с ЧПУ Предназначен в основном для плоских, 2D и 2.5D каменных работ. Камень остается неподвижно закрепленным на рабочем столе, в то время как шпиндель перемещается по поверхности в соответствии с запрограммированной траекторией движения инструмента.

Типичные приложения

Трехкоординатный станок может использоваться для:

• Надпись на камне
• Надпись на надгробном камне
• Мемориальные доски
• Плоский рельефный рисунок
• Декоративные стеновые панели
• Каменные указатели
• Узоры и линейная гравюра
• Религиозные рельефы
• Архитектурные рельефные панели
• Неглубокая 3D декоративная резьба
• Каменные произведения искусства

Например, надгробный камень с выгравированными именами, датами, рамками и декоративными узорами обычно можно эффективно изготовить на 3-осевом станке. То же самое относится и к декоративной каменной стеновой панели, где рисунок вырезан преимущественно на одной плоской поверхности.

В каких областях возможности 3-осевого станка начинают ограничиваться?

Основное ограничение возникает, когда изделие требует обработки по изогнутой или цилиндрической поверхности. Типичные примеры включают:

• Полностью круглые колонны
• Цилиндрические скульптуры
• Сложные изогнутые поверхности
• Глубокие подрезы
• Многогранные 3D-скульптуры
• Некоторые полые или закрытые конструкции

Это не означает, что 3-осевой станок не может создавать 3D-эффекты. Рельефная резьба в 2,5D-формате по-прежнему возможна, при этом различная глубина по оси Z создает выпуклые и углубленные участки на относительно плоской поверхности.

3. Что может производить 4-осевой станок для обработки камня с ЧПУ?

Типичная конфигурация: X + Y + Z + ось вращения

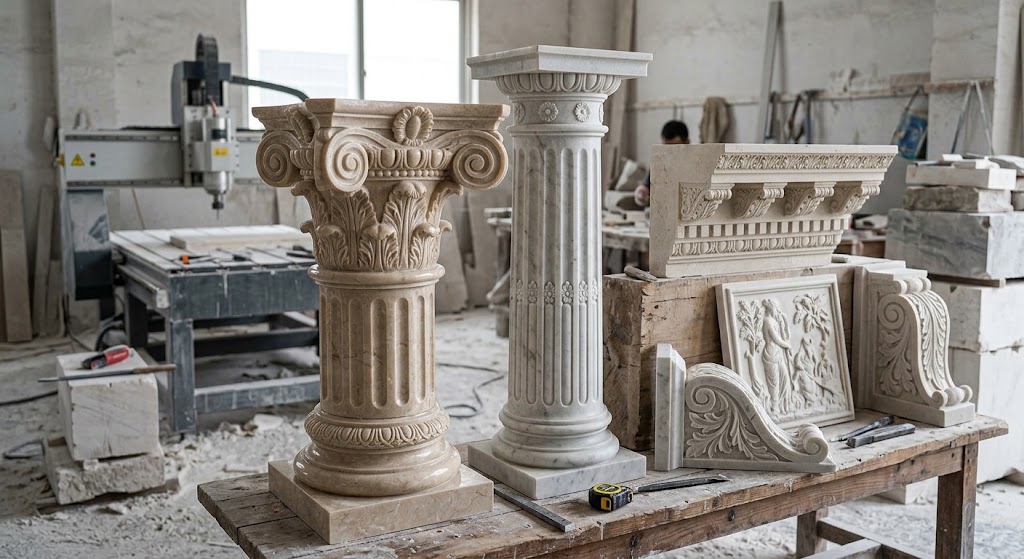

A Профессиональный 4-осевой станок с ЧПУ Добавляет вращательную ось к базовому перемещению по осям XYZ. Это особенно полезно, когда сама заготовка имеет цилиндрическую форму или требует обработки по нескольким сторонам.

Типичные изделия из камня

Четырехосевой станок обычно подходит для:

• римские колонны
• Каменные балясины
• Балясины лестницы
• Каменные вазы
• Цилиндрические орнаменты
• Драконьи колонны
• Декоративные элементы колонн
• Заголовки колонн
• Цилиндрические рельефы
• Небольшие круглые скульптуры

Представьте себе каменную колонну. При использовании обычной плоской рабочей поверхности оператору пришлось бы многократно перемещать заготовку для обработки разных сторон.

Благодаря вращающейся оси заготовка может вращаться во время обработки, позволяя траектории движения инструмента охватывать всю окружность.

Это одна из причин, почему 4-осевая конфигурация полезна для предприятий, производящих колонны, балясины и другие изделия из камня, изготовленные методом ротационного формования.

А как насчет небольших скульптур?

Четырехосевой станок также может обрабатывать некоторые относительно простые круглые или вращающиеся скульптуры.

Например, в зависимости от конфигурации станка и стратегии CAM, он может использоваться для некоторых целей:

• формы Будды
• Фигуры животных
• Декоративные украшения
• Цилиндрические фигуры

Однако для сложных скульптур с глубокими подрезами или поверхностями, требующими наклона режущего инструмента в нескольких направлениях, может потребоваться 5-осевая конфигурация.

4. Что может изготовить 5-осевой станок для обработки камня с ЧПУ?

Типичная конфигурация: X + Y + Z + два вращательных движения

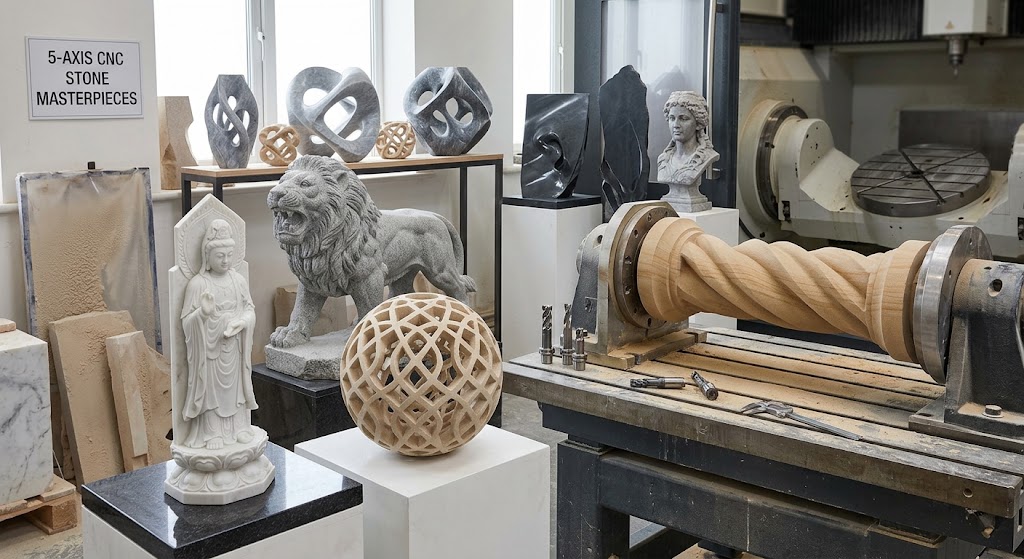

А Усовершенствованный 5-осевой гравировальный станок Добавляет дополнительное вращательное движение к трем линейным осям.

Главное преимущество заключается не просто в «большем количестве осей». Оно состоит в том, что режущий инструмент может обрабатывать сложные поверхности под разными углами.

Благодаря этому 5-осевая обработка подходит для изготовления более сложных 3D-изделий из камня.

Типичные области применения

Пятиосевой станок с ЧПУ для обработки камня может использоваться для:

• Человеческие фигуры
• статуи Будды
• Скульптуры животных
• Сложные трехмерные скульптуры
• Резьба по пустотелому камню
• Искривлённые поверхности
• Сложные изогнутые архитектурные элементы
• Декоративные 3D-украшения
• Скульптурные колонны
• Сложная художественная каменная кладка

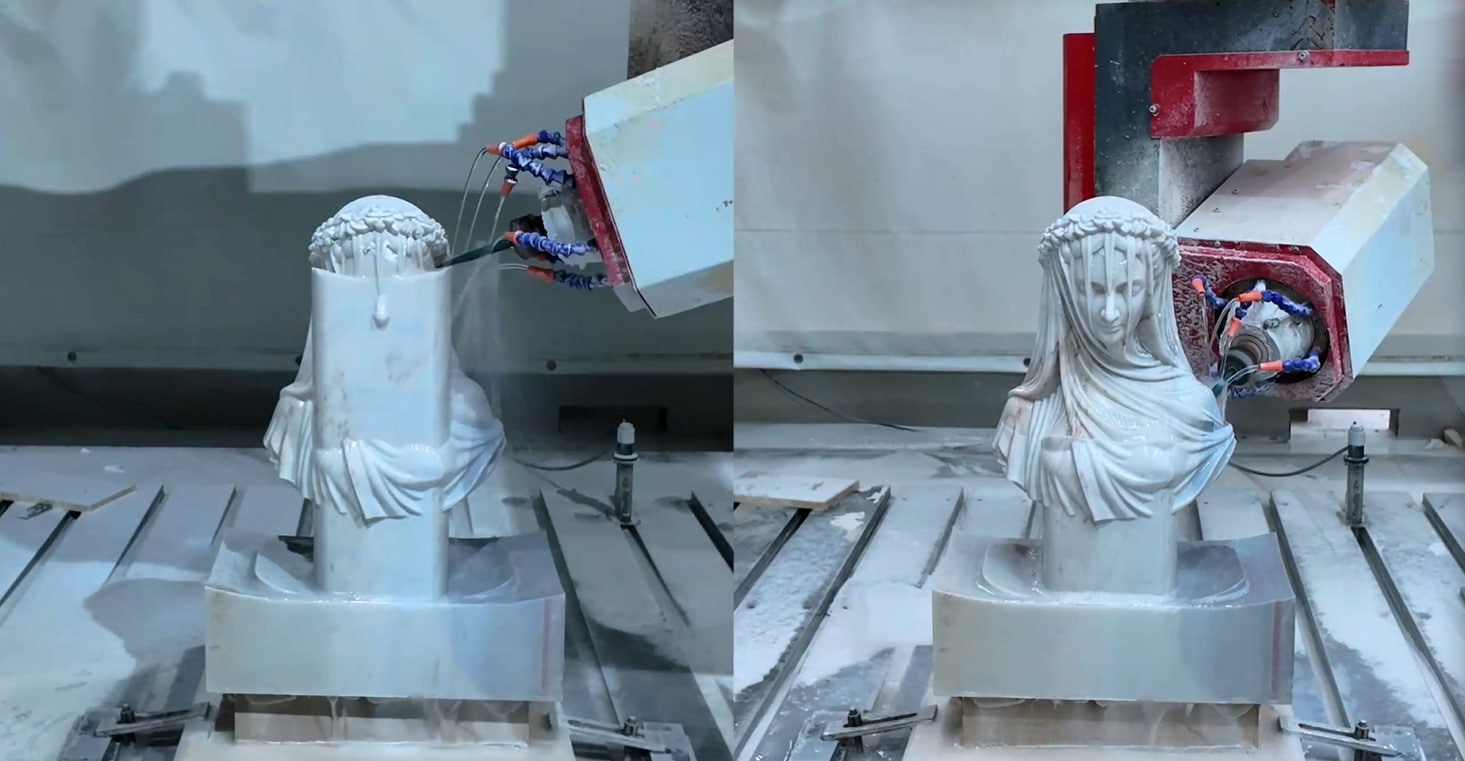

Например, при изготовлении сложной статуи инструменту может потребоваться добраться до передней, боковой, задней и углублений модели. Пятиосевой станок позволяет изменять ориентацию инструмента во время обработки, что снижает необходимость многократного перепозиционирования камня.

5. 3-осевая, 4-осевая и 5-осевая системы: в чем разница?

Вот простое сравнение, которое вы можете использовать при планировании бизнеса по обработке камня:

Важный: Точные возможности также зависят от механической конструкции станка, шпинделя, конфигурации вращающейся оси, длины инструмента, рабочего диапазона, программного обеспечения CAM и геометрии конкретного изделия.

6. Думайте о продукте, а не только о количестве осей.

Распространенная ошибка — это предположение: Больше осей = лучше машина.

Более удачный способ осмысления этого вопроса: Больше осей = больше возможностей обработки, но также и больше инвестиций и больше сложности.

• Для мастерской, специализирующейся на изготовлении надгробий, надписей и рельефных панно, 3-осевой станок может обеспечить большую часть ежедневного производства.
• Для компании, специализирующейся на колоннах и балясинах, роторно-осевой станок может оказаться более актуальным.
• Для мастерской по обработке камня, занимающейся изготовлением статуй и сложных трехмерных архитектурных элементов, дополнительная ориентация инструмента на 5-осевом станке приобретает гораздо большее значение.

Таким образом, оптимальная конфигурация зависит от формы, размера, материала и объема производства вашей продукции.

7. Подберите оборудование в соответствии с вашими изделиями из камня.

Простой способ начать — классифицировать ваши товары по геометрическим параметрам.

Если ваша продукция преимущественно плоская: Надгробные камни → таблички → надписи → настенные панели → плоские рельефы; Рассмотрим 3-осевой станок с ЧПУ для резьбы по камню.

Если ваша продукция преимущественно цилиндрической формы: Колонны → балясины → вазы → колонны с изображением дракона → вращающиеся орнаменты;Рассмотрим 4-осевой станок для резьбы по камню с ЧПУ и вращающейся осью.

Если ваша продукция содержит сложную трехмерную геометрию: Статуи → человеческие фигуры → животные → полые скульптуры → сложные изогнутые элементы;Рассмотрим 5-осевой станок с ЧПУ для резьбы по камню.

Такой подход, основанный на анализе ассортимента продукции, обычно оказывается более полезным, чем начинать с вопроса: «Сколько топоров мне нужно купить?»

8. Может ли 5-осевой станок заменить 3-осевой или 4-осевой станок?

С точки зрения возможностей обработки, 5-осевой станок, как правило, может выполнять многие операции, которые также возможны на 3-осевом и 4-осевом оборудовании. Но это не означает автоматически, что в каждой мастерской для каждой работы следует использовать 5-осевой станок.

При нанесении простых надписей или плоской рельефной резьбе дополнительные вращательные движения могут не обеспечить существенного преимущества в производстве.

Следует также учитывать и другие факторы:

• инвестиции в оборудование
• Требования к программированию
• Опыт оператора
• Программное обеспечение CAM
• выбор инструмента
• Объём производства
• Сложность продукта
• Требуемые рабочие размеры
• Требования к установке и креплению оборудования

Для цеха, где основная продукция имеет плоскую форму, приобретение станка, разработанного с учетом этих требований, может быть более целесообразным, чем оплата возможностей, которые используются крайне редко.

9. Практический пример

Предположим, компания по производству камня получает три типа заказов:

Заказ А: Гранитный надгробный камень с именами, датами и декоративным рельефом. → Подойдет 3-осевой станок с ЧПУ.

Заказ Б: Ряд двухметровых римских колонн со спиральными декоративными узорами. → Более подходящим вариантом будет 4-осевой станок с ЧПУ и ротационной обработкой.

Заказ С: Детально проработанная каменная скульптура льва с множеством изогнутых поверхностей и углублений. → Пятиосевой станок с ЧПУ может обеспечить дополнительную ориентацию инструмента, необходимую для обработки такой геометрии.

Важно отметить, что эти три изделия — не просто разные варианты одной и той же задачи. Их геометрия требует разных стратегий обработки.

10. Не забудьте про программное обеспечение CAM.

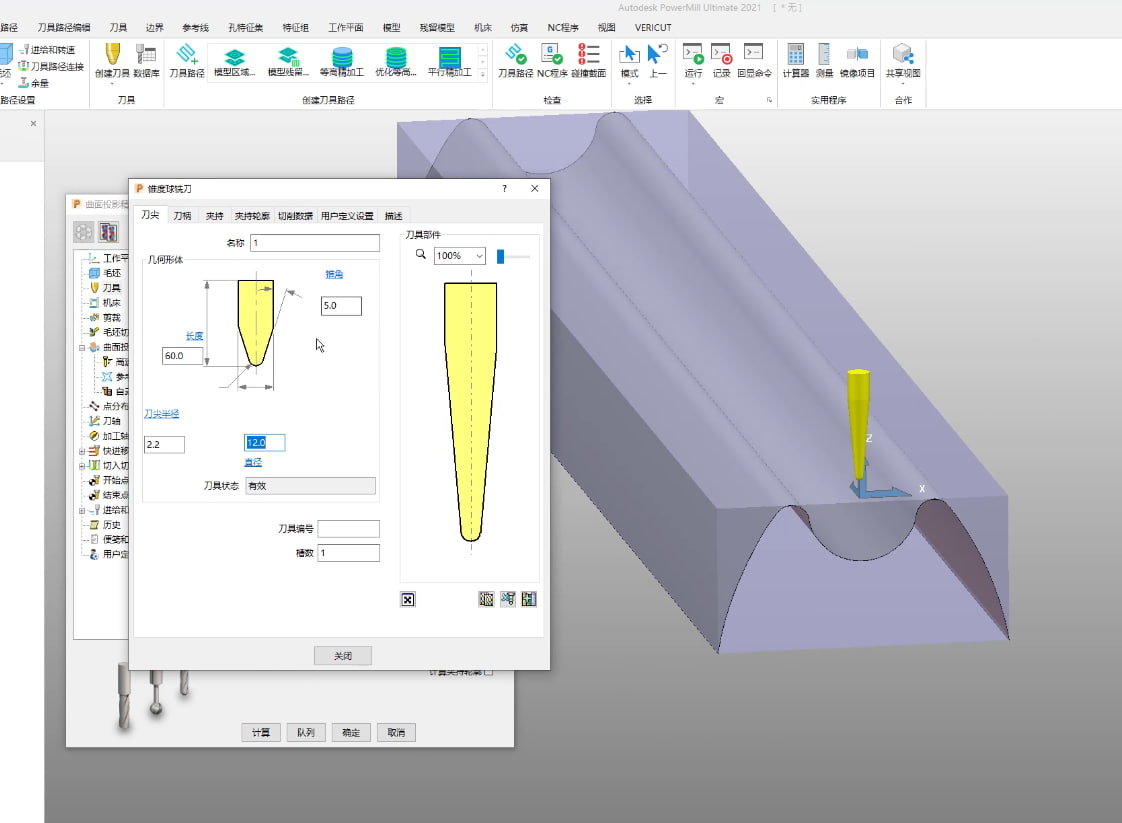

Количество физических осей — это лишь часть уравнения. Система CAD/CAM также должна быть способна генерировать подходящие траектории движения инструмента для станка.

Например:

• 3-осевой рабочий процесс: 3D-модель → 3-осевая траектория обработки → черновая обработка → чистовая обработка → резьба
• 4-осевой рабочий процесс: 3D/цилиндрическая модель → траектория вращения инструмента → черновая обработка → чистовая обработка
• 5-осевой рабочий процесс: 3D-модель → многоосевая траектория обработки → проверка на столкновения → черновая обработка → многоосевая чистовая обработка

При сложной 3D-резке по камню программирование и моделирование приобретают все большее значение, поскольку ориентация инструмента, предотвращение столкновений и стратегия обработки влияют на конечный результат.

Итоговый вывод: выбирайте по геометрии.

Не существует единой конфигурации оси, подходящей для всех задач обработки камня.

Трехосевая технология в основном ассоциируется с плоскими поверхностями, нанесением надписей и рельефной резьбой.

4-осевая обработка позволяет осуществлять ротационную обработку и особенно полезна для колонн, балясин, ваз и других цилиндрических или вращающихся изделий.

5-осевая обработка обеспечивает дополнительную ориентацию инструмента для сложных 3D-скульптур, изогнутых поверхностей, полых конструкций и сложных архитектурных работ по камню.

Поэтому лучшей отправной точкой является не вопрос «У какой машины больше осей?», а следующее: «Какие изделия из камня мне нужно изготовить?»

Как только геометрия изделия, его размеры и производственные требования станут ясны, определить подходящую конфигурацию станка с ЧПУ станет намного проще.
