Объяснение принципа работы маховика ЧПУ: как использовать MPG для точного управления осями.

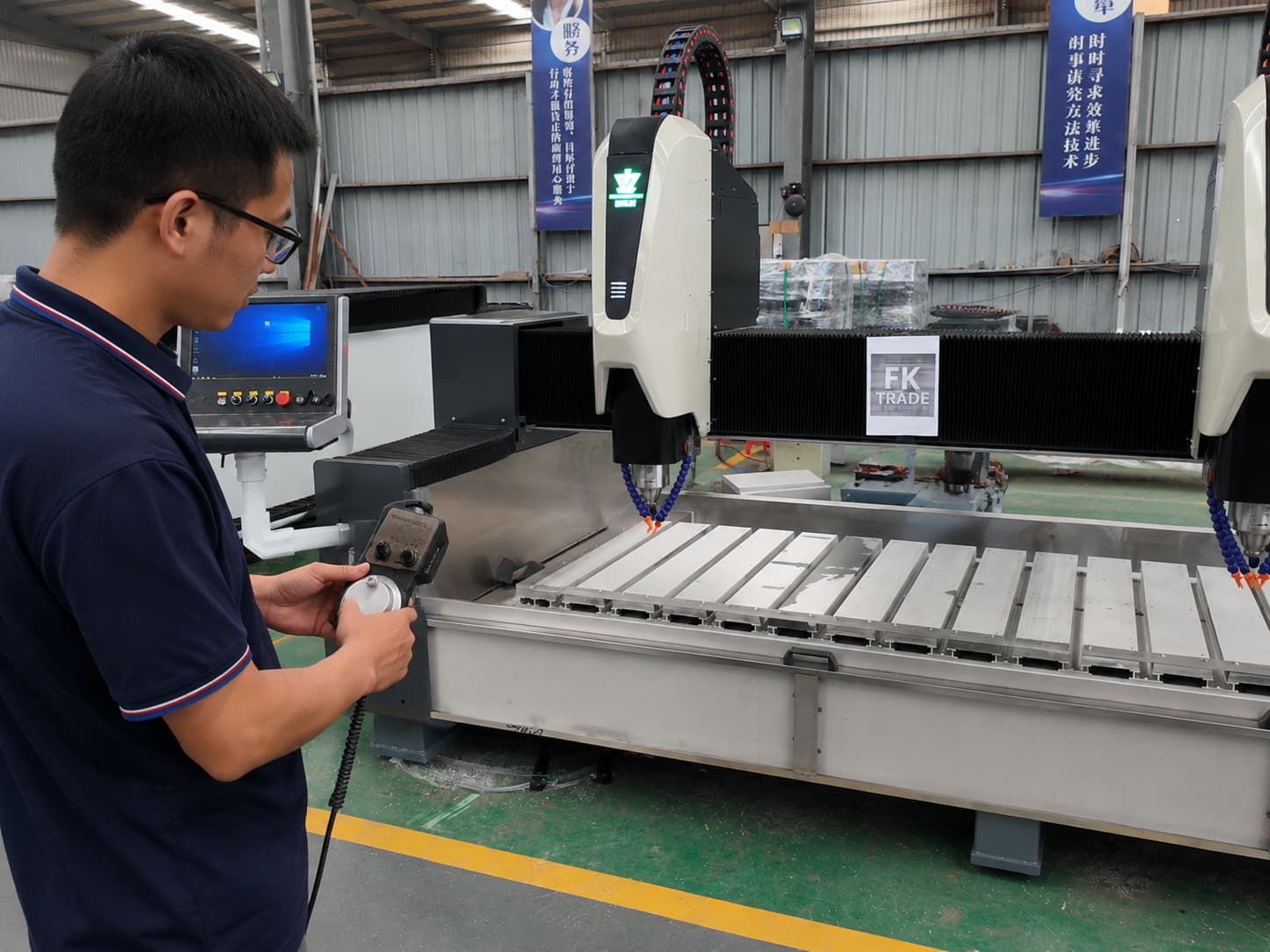

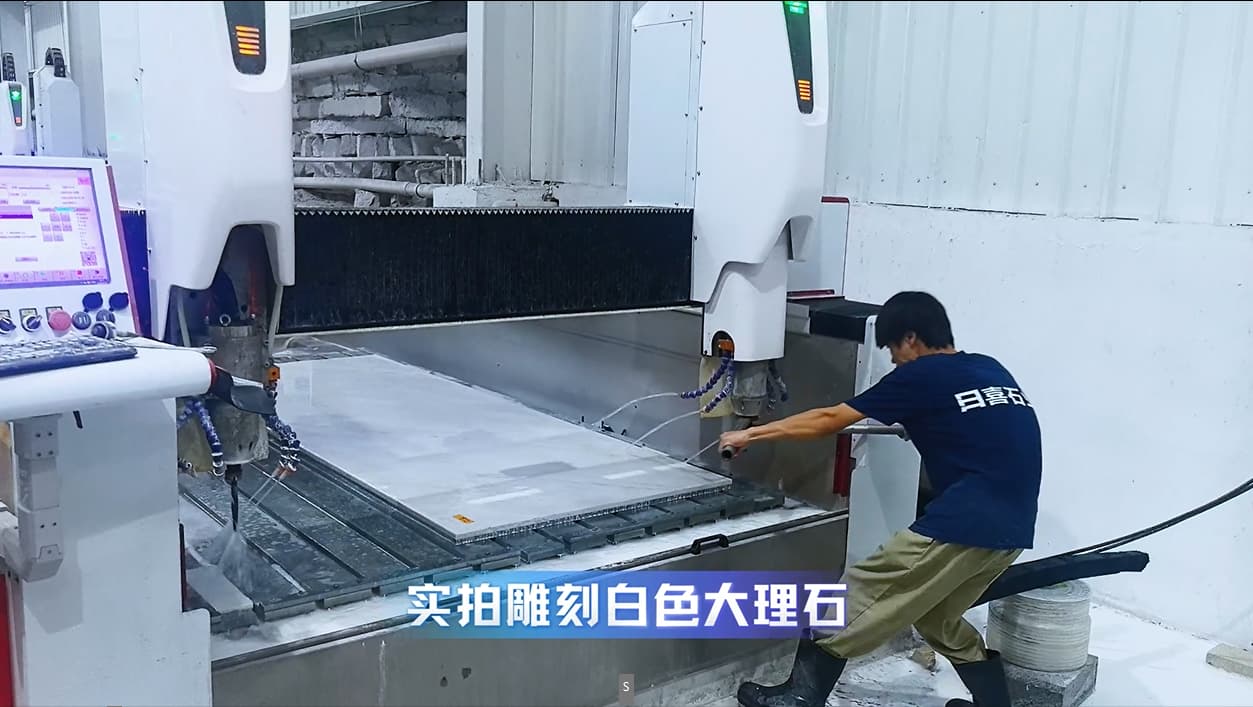

При работе с ЧПУ интеллектуальный станок для резьбы по камнюОператорам часто приходится вручную перемещать шпиндель или рабочий стол перед запуском программы обработки. Именно здесь маховик ЧПУ, также известный как ручной генератор импульсов (MPG), оказывается чрезвычайно полезным.

Вместо того чтобы полагаться только на кнопки или автоматические программы, маховик позволяет операторам выполнять контролируемые ручные движения вдоль осей станка. Это особенно полезно при настройке инструмента, позиционировании заготовки, определении начала координат и точной регулировке.

Понимание принципа работы маховика может помочь операторам повысить точность позиционирования и снизить риск столкновения инструментов.

Что такое маховик для станков с ЧПУ?

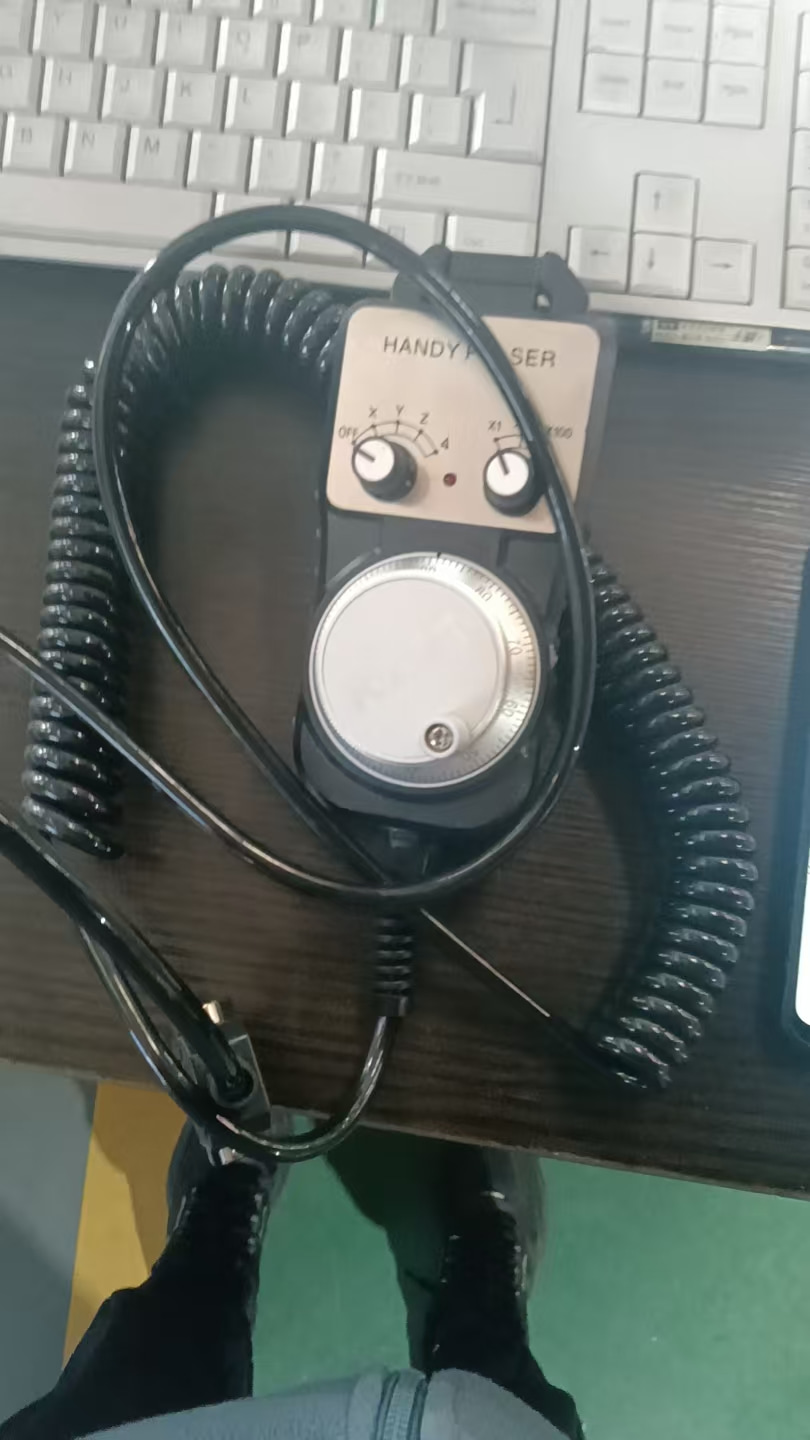

Маховик ЧПУ — это устройство ручного управления осями, подключенное к контроллеру ЧПУ.

Выбрав ось и шаг перемещения, оператор может вращать маховик для перемещения выбранной оси станка. По сравнению с непрерывным управлением с помощью кнопок, MPG обеспечивает более точное и интуитивно понятное управление.

На типичном станке с ЧПУ для резьбы по камню:

• Ось X: управляет движением слева направо.
• Ось Y: управляет движением вперед-назад.
• Ось Z: управляет движением вверх и вниз.
• A/B/C или дополнительные оси: Может управлять вращательными или наклонными движениями на 4-осевых, 5-осевых или других многоосевых станках.

Точная конфигурация осей зависит от конструкции станка и контроллера ЧПУ.

Как работает маховик станка с ЧПУ?

Операция проста: выберите ось → выберите шаг → поверните маховик.

Например, если вы хотите переместить ось Z вниз для настройки инструмента:

• Выберите ось Z.
• Выберите небольшой шаг, например, ×1 или ×10.
• Медленно вращайте маховик.
• Проследите за движением инструмента.
• Остановитесь, когда инструмент достигнет требуемого положения.

Это позволяет оператору напрямую контролировать движение машины.

Понимание трех основных механизмов контроля

1. Селектор осей: Выберите направление движения станка.

Селектор осей определяет, какая ось станка реагирует на движение маховика.

Важный: Значение осей 4, 5 и 6 зависит от конфигурации станка и контроллера. стандартный 3-осевой станок для обработки камня с ЧПУ Обычно требуется только X, Y и Z.

2. Селектор шага: Определите, насколько сместится ось.

Селектор шагов определяет расстояние перемещения, создаваемое каждым импульсом маховика. На контроллерах с распространенными настройками ×1, ×10 и ×100 меньшее значение обеспечивает более точную настройку, а большее — более быстрое позиционирование.

Фактический шаг перемещения зависит от контроллера ЧПУ и конфигурации станка. Всегда сверяйтесь с настройками системы управления станка или руководством пользователя.

3. Колесо управления: регулировка направления движения.

После выбора оси и шага поверните маховик, чтобы переместить станок.

В типичной конфигурации:

• По часовой стрелке: положительное направление
• Против часовой стрелки: отрицательное направление

Однако фактическое положительное и отрицательное направление может варьироваться в зависимости от системы координат станка и настроек контроллера. Поэтому при работе с незнакомым станком с ЧПУ сначала сделайте небольшое движение и подтвердите направление, прежде чем вносить более значительные корректировки.

Какой параметр шага следует использовать?

Выбор правильного шага — один из важнейших аспектов использования MPG.

×1: Для точной настройки

Режим ×1 подходит, когда требуются крайне малые перемещения.

Типичные области применения включают:

• Точная настройка инструмента
• Точная регулировка по оси Z
• Небольшие корректировки положения
• Окончательное позиционирование перед обработкой

Когда режущий инструмент находится очень близко к заготовке, небольшое перемещение гораздо безопаснее, чем использование большого шага.

×10: Для стандартного позиционирования

Настройка ×10 обеспечивает баланс между скоростью и точностью.

Его можно использовать для:

• Стандартные настройки инструмента
• Определение начала координат заготовки
• Регулировка положения
• Приближение шпинделя к заготовке

Для многих повседневных операций значение ×10 является практичным промежуточным параметром.

×100: Для быстрого передвижения

Параметр ×100 предназначен для относительно быстрого позиционирования, когда машина находится далеко от целевой позиции.

Это полезно для:

• Примерное позиционирование
• Перемещение шпинделя на большее расстояние
• Быстро приближаясь к рабочей зоне

Однако, следует проявлять осторожность, когда режущий инструмент находится близко к камню.

Почему выбор шага так важен?

Представьте, что инструмент находится всего в 0,2 мм от поверхности камня.

Если вы случайно оставите маховик в положении с относительно большим ходом, один импульс может переместить ось гораздо дальше, чем ожидалось. Это может привести к следующим последствиям:

Инструмент → Заготовка → Столкновение → Повреждение инструмента → Возможное повреждение шпинделя или заготовки

Поэтому при настройке инструмента безопаснее переключиться на более мелкий шаг, например, ×1 или ×10, а затем вносить небольшие корректировки, следя за положением инструмента.

Как безопасно использовать маховик станка с ЧПУ

Простая рабочая привычка может значительно снизить количество ошибок.

Шаг 1: Проверьте состояние оборудования.

Перед перемещением оси убедитесь, что станок находится в соответствующем режиме ручного/пошагового/экономичного управления и что отсутствуют активные сигналы тревоги.

Шаг 2: Выберите правильную ось

Проверьте, управляете ли вы осью X, Y, Z или другой настроенной осью.

Шаг 3: Выберите шаг

Выберите шаг перемещения в соответствии с требуемым расстоянием позиционирования.

• Далеко от цели → больший шаг
• Близко к цели → меньший шаг

Шаг 4: Сделайте небольшое тестовое движение.

Если вам незнакомо направление движения механизма, слегка поверните колесо и понаблюдайте за движением.

Шаг 5: Медленно приближайтесь к заготовке.

При установке инструмента вплотную к поверхности камня делайте меньший шаг и постоянно следите за инструментом.

Шаг 6: Остановить и подтвердить

После достижения желаемого положения прекратите вращение маховика и проверьте положение инструмента, прежде чем переходить к следующей операции.

Распространенные ошибки при использовании маховика станка с ЧПУ

Ошибка 1: Забыли проверить ось.

Оператор может намереваться переместить ось Z, но случайно выбрать ось X или Y.

Решение: Всегда проверяйте селектор осей перед поворотом колеса.

Ошибка 2: Использование значения ×100 при точной настройке инструмента.

Большой шаг может привести к чрезмерному перемещению инструмента, когда требуется лишь незначительная корректировка.

Решение: Переключитесь на увеличение в 1 или 10 раз, когда инструмент приблизится к заготовке.

Ошибка 3: Поворот руля без контроля за инструментом.

Маховик обеспечивает ручное управление, но оператору по-прежнему необходимо следить за фактическим движением машины.

Решение: Следите за инструментом, заготовкой и координатами на дисплее.

Ошибка 4: Предположение, что все станки с ЧПУ используют одинаковые настройки.

Различные контроллеры ЧПУ могут иметь разные конфигурации MPG, назначение осей, шаг импульса и настройки направления.

Решение: Следуйте инструкциям по настройке контроллера и руководству по эксплуатации, предоставленному производителем оборудования.

Где используется маховик при обработке камня на станках с ЧПУ?

Для станков с ЧПУ для резьбы по камню показатель MPG особенно полезен на этапах подготовки и настройки.

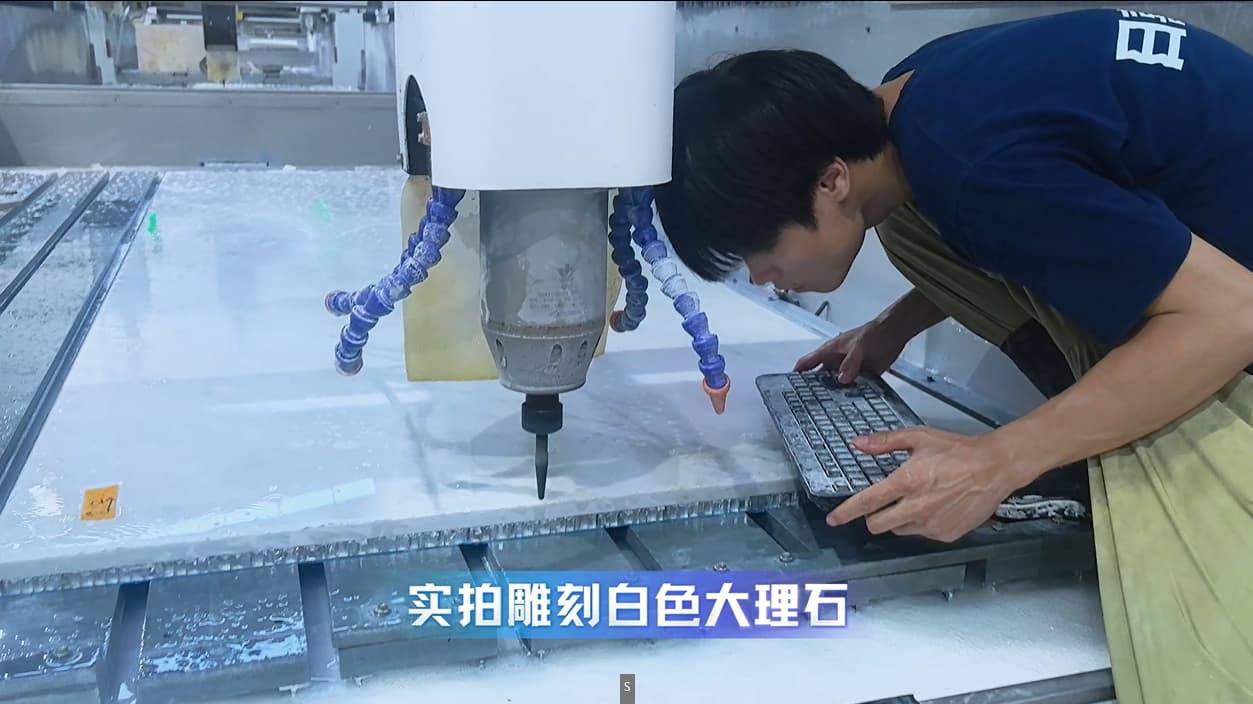

Настройка инструмента: Точное позиционирование режущего инструмента относительно поверхности камня.

• Перед обработкой отрегулируйте ось Z.
• Выполните точную настройку высоты инструмента.
• Снизьте количество ошибок позиционирования во время настройки.

Позиционирование заготовки: выравнивание камня перед резьбой.

• Переместите шпиндель в требуемое исходное положение.
• Проверьте кромки заготовки.
• Отрегулируйте начало координат обработки.

Определение точки отсчета: установление опорной точки обработки.

• Поднесите инструмент ближе к выбранной опорной точке.
• Внесите небольшие корректировки.
• Перед запуском программы подтвердите координаты станка.

Проверка программы: проверка зоны обработки.

• Вручную проверьте область траектории движения инструмента.
• Убедитесь в наличии зазора между инструментом и заготовкой.
• Помогите выявить потенциальные проблемы с позиционированием до начала автоматической обработки.

Простое правило, которое стоит запомнить.

Использовать маховик на станке с ЧПУ совсем несложно. Просто помните:

Проверьте ось → Проверьте ступеньку → Медленно вращайте → Следите за инструментом

Полезная привычка — «дважды посмотреть, прежде чем один раз повернуться». Перед каждым ручным движением быстро проверяйте:

1. Какую ось я контролирую?

2. Какой шаг настройки я использую?

Эта простая двухсекундная проверка может предотвратить ненужные столкновения инструментов и снизить риск повреждения режущего инструмента или заготовки.

Заключительные мысли

Маховик станка с ЧПУ — это небольшая, но важная часть. Станок с ЧПУЭто обеспечивает операторам прямое ручное управление и упрощает и повышает точность таких задач, как настройка инструмента, позиционирование, определение точки начала координат и осмотр станка.

Для обработки камня на станках с ЧПУ умение правильно использовать показатель MPG особенно ценно, поскольку замена каменных инструментов и заготовок может быть дорогостоящей.

Главное — не просто уметь вращать маховик, а знать, когда использовать каждую ось, когда менять шаг и когда замедлять движение.

Освоив эти базовые операции, вы сделаете настройку станков с ЧПУ более безопасной, контролируемой и эффективной.
