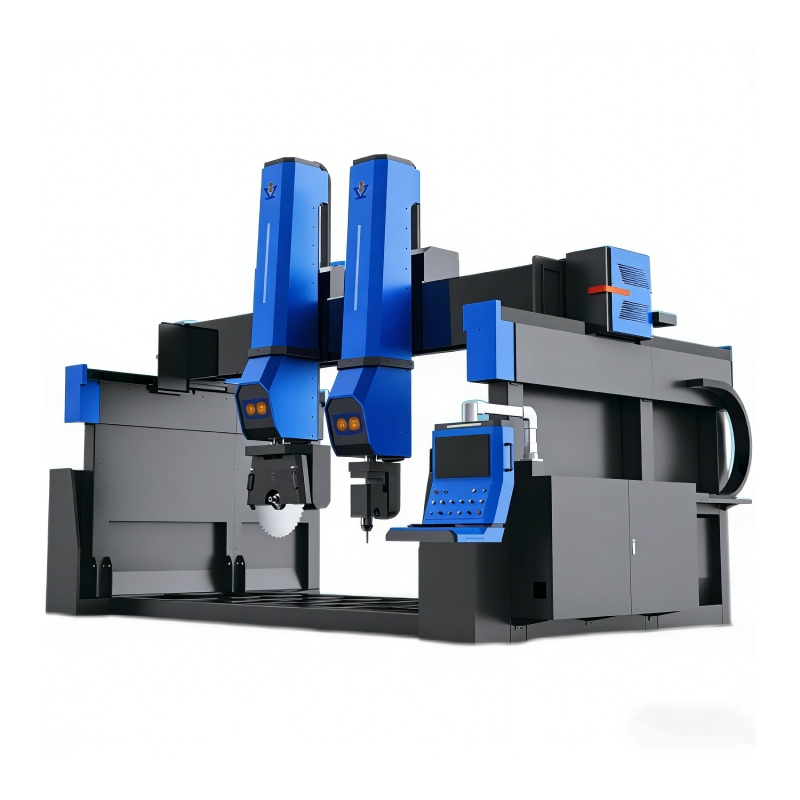

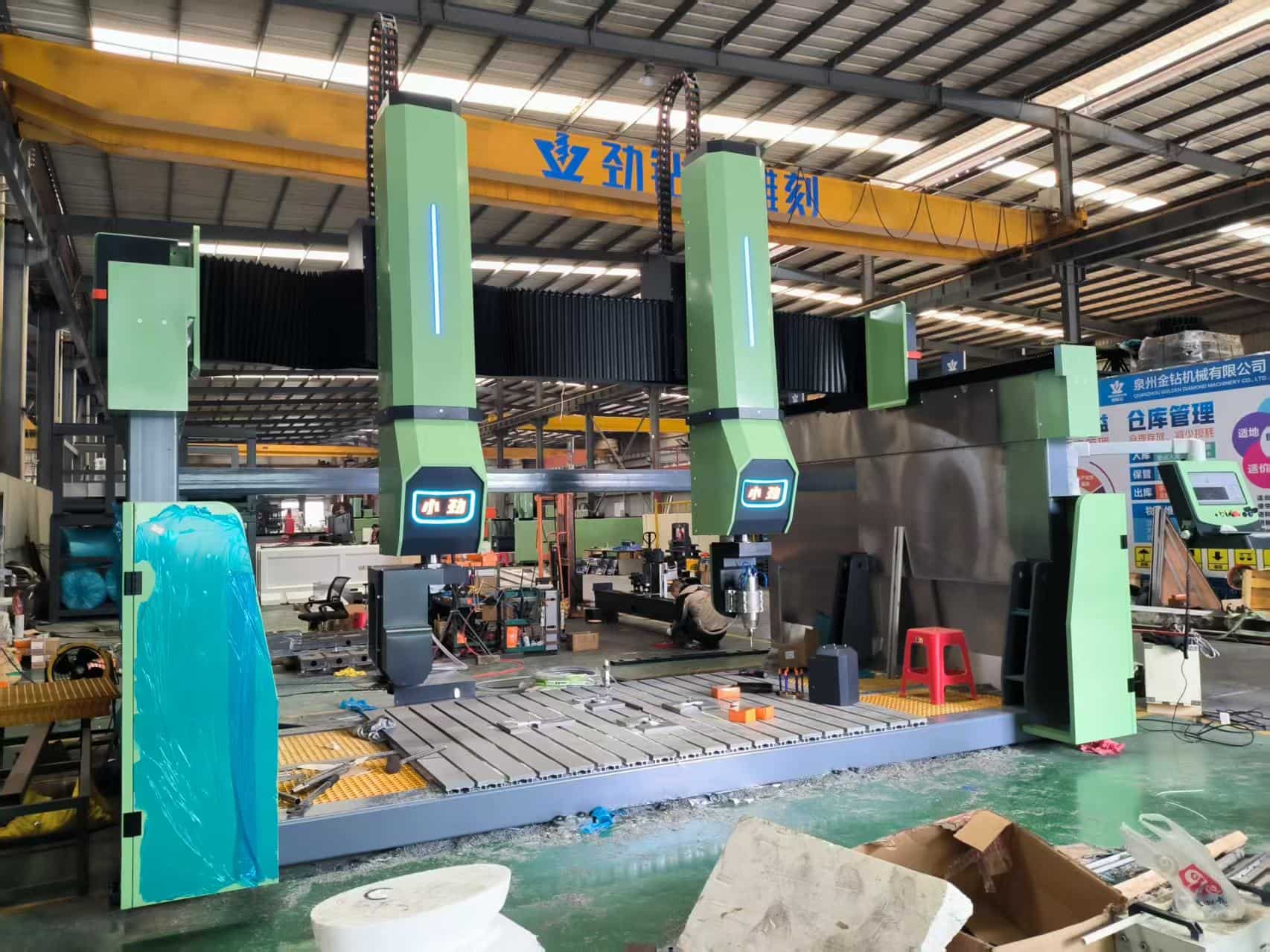

Двухкоординатный 5-осевой обрабатывающий центр с ЧПУ, гравировальной головкой и пильным полотном.
Этот двухкоординатный 5-осевой обрабатывающий центр с ЧПУ объединяет два независимых процессора:
одна 5-осевая гравировальная головка для сложной 3D-резьбы и один 5-осевой пильный блок для высокоточной резки.
Модель продукта :
3020XQСертификация :
CE, ISOТехнические характеристики :
6300*3700*4800mmИсточник :
QuanzhouПорт :
XiamenДоступны образцы :
NoПослепродажное обслуживание :
ProvideГарантийный срок :
1 Year
Разработанная для обработки крупноформатного камня, эта платформа позволяет выполнять гравировку и резку на одном оборудовании, значительно сокращая время обработки материала и ошибки позиционирования.
Благодаря рабочему столу размером 3000 × 2000 мм, ходу по осям X/Y/Z 3500/2000/1600 мм и жесткой конструкции станка массой 9000 кг, станок обеспечивает повторяемость ±0,01 мм даже при длительной непрерывной работе.
Он широко используется в архитектурной обработке камня, изготовлении каменных изделий на заказ и в проектах элитного декоративного оформления.
Основные функции
1). Двойная 5-осевая интегрированная обработка: Один 5-осевой гравировальный шпиндель и одно 5-осевое пильное полотно работают на одной платформе, что позволяет выполнять резку и гравировку без дополнительного позиционирования и повышает общую точность обработки.
2). Возможность высокоточной 5-осевой гравировки: Гравировальный цех оснащен 5-осевым шпинделем мощностью 25 кВт, поддерживающим инструменты ER32 и обеспечивающим сложную 3D-обработку поверхностей для скульптур, рельефов и глубокой гравировки в углублениях.
3). Высокоточная 5-осевая система резки: Пятиосевой пильный блок поддерживает пильные полотна диаметром Ø300–700 мм со скоростью вращения до 8000 об/мин, что позволяет выполнять косую резку, дуговую резку и многоугловое профилирование камня.
4). Большая рабочая зона для тяжелых каменных плит: Платформа размером 3000 × 2000 мм и перемещение вдоль продольной оси позволяют поддерживать большие каменные панели, столешницы и архитектурные элементы без необходимости их разрезания.
5). Высокая точность и стабильность: Благодаря точности позиционирования ±0,02 мм и повторяемости ±0,01 мм, станок поддерживает стабильность размеров в течение непрерывных 72-часовых производственных циклов.
6). Промышленная система управления движением: Оснащенный серводвигателями переменного тока и промышленной системой ЧПУ, он обеспечивает плавную 5-осевую интерполяцию и надежную долговременную работу.
Технические параметры
| Номер изделия | 3020XQ |
| Размеры платформы | 3000*2000 мм |
| ход по осям X/Y/Z | 3500/2300/1600 мм |
| ход оси А/С | 0-180°/±365° |
| Скорость воздуха | 30 м/мин |
| 5-осевой шпиндель для резьбы по дереву | 7,5 кВт (шпиндель с водяным охлаждением и инверторным приводом) |
| Скорость вращения шпинделя 5-осевого фрезерного станка | 0~24000 об/мин |
| 5-осевой шпиндель для резьбы по дереву | ER32 |
| 5-осевая мощность резки | 25 кВт |
| 5-осевая скорость резки | 0~8000 об/мин |
| 5-осевой способ резки | держатель инструмента BT40 |
| 5-осевой режущий диск | Ф300-Ф700 |
| Мотор | Цифровой сервомотор переменного тока |
| Передаточное число редуктора | i=7 |
| Рабочее напряжение | AC220В/50Гц или AC380В/50Гц |
| Инструменты для гравировки | Φ6/8/10/12/14/16 мм |
| Формат файла | G-код/ENG/NC |
| Точность позиционирования | ±0,02 мм |
| Повторяемость | ±0,01 мм |
| Система управления | NcStudio |
| Масса | 9000 кг |
| Измерение | 6300*3700*4800 мм |
Приложения
1). Изготовление архитектурных изделий из камня: Используется для резки и гравировки столешниц, стеновых панелей, элементов лестниц и фасадных конструкций, позволяя выполнять как профилирование, так и декоративную резьбу на одном станке.
2). Мебель и декор из камня на заказ: Идеально подходит для изготовления столов, раковин, колонн и художественных элементов из камня, требующих как точной резки, так и 3D-гравировки.
3). Скульптурные и рельефные проекты: Подходит для крупномасштабных каменных скульптур, рельефных стен и памятников культуры, где требуется точное совмещение грубой резки и тонкой гравировки.
4). Высокотехнологичные инженерные и экспортные проекты: Широко применяется в гостиничном, коммерческом и зарубежном строительстве, где точность размеров и однородность поверхности имеют решающее значение.
Сравнительный анализ: двухкоординатные 5-осевые станки против традиционных станков с раздельными осями.
1). Интеграция процессов: Двухосевая 5-осевая обработка позволяет выполнять резку и гравировку на одной платформе, в то время как традиционные установки требуют отдельных пил и гравировальных станков.
2). Контроль точности: Однократное позиционирование уменьшает суммарные ошибки, возникающие из-за многократных этапов зажима.
3). Эффективность производства: Исключает перемещение материалов, снижает трудозатраты и сокращает производственные циклы на 20–30%.
5). Планировка мастерской: Одна интегрированная машина заменяет две отдельно стоящие установки, что позволяет оптимизировать использование производственных площадей.
Вопросы и ответы экспертов
В1: Почему стоит выбрать двухкоординатный 5-осевой обрабатывающий центр вместо отдельных станков?
Поскольку гравировка и резка выполняются за одну установку, это снижает погрешности позиционирования и повышает эффективность, особенно при изготовлении сложных изделий из камня на заказ.
В2: Может ли машина выдерживать длительную непрерывную работу?
Да. Благодаря жесткой конструкции весом 9000 кг и промышленной сервосистеме, он может работать непрерывно в течение 72 часов, сохраняя при этом повторяемость ±0,01 мм.
В3: Камни каких размеров можно обрабатывать?
Станок способен обрабатывать плиты размером до 3000 × 2000 мм, а увеличенный ход оси подходит для обработки крупногабаритных каменных элементов.
В4: Какие виды обработки поддерживает данное пильное полотно?
Пятиосевой пильный станок поддерживает прямолинейную резку, резку под углом, дугообразную резку и многоугловое профилирование с использованием пильных полотен диаметром от Ø300 до Ø700 мм.
Профиль компании
Quanzhou Jinzuan Technology Co., Ltd.
Компания Quanzhou Jinzuan Technology Co., Ltd. расположена в промышленной зоне Шуйтоу, в удобном транспортном районе. Это компания, объединяющая исследования и разработки, производство, продажи и техническое обслуживание, специализирующаяся на производстве серии интеллектуального оборудования для обработки камня с ЧПУ.
Почему партнеры выбирают нас?
1). Превосходное качество продукции
2). Высокая экономическая эффективность.
3). Передовые исследования и разработки и технологии.
4). Комплексная поддержка и обслуживание клиентов.
5). Профессиональная и опытная техническая команда.
6). Глобальные стандарты
Сертификаты
Выставки
Наши услуги
Предпродажа:консультационная поддержка
в соответствии с требованиями заказчика для установки оборудования.
посетить завод
Послепродажное обслуживание:Руководство по установке и эксплуатации оборудования
гарантийный период — один год
Часто задаваемые вопросы
1. Каков будет процесс оплаты?
TT: 30% в качестве предоплаты, 70% перед отправкой.
2. Сколько дней займет доставка?
Срок производства составляет около 30 дней. Дату отгрузки из порта Сямынь в ваш порт необходимо уточнить.
3. Кто будет оказывать техническую поддержку при установке устройства?
1). Наш инженер может бесплатно обучить вас установке, использованию программного обеспечения и проектированию на нашем заводе. Одной недели достаточно. Наш завод расположен в городе Шуйтоу, провинция Фуцзянь. Крупнейший в Китае регион по производству камня. Возможно, также крупнейший в мире импортер и экспортер мрамора.
2). Наш инженер может оказать вам поддержку онлайн 24 часа в сутки через Skype, WhatsApp, WeChat, Facebook или по мобильному телефону.
3). Инструкция по эксплуатации и техническому обслуживанию машины на английском языке может быть выслана.
4). Видеоинструкции по установке, использованию и техническому обслуживанию оборудования могут быть высланы.
Разработано для сложных поверхностей, деталей особой формы и художественной резьбы! Интеллектуальный 5-осевой Система обеспечивает комплексную обработку, воплощая ваши концепции в реальность с высокой эффективностью и точностью, значительно повышая производительность и рентабельность.
ЧИТАТЬ ДАЛЕЕ
The 5-осевой мостовой интегрированный отрезной станок Это современное промышленное решение, разработанное для высокоточной резки различных материалов. Сочетание прочной мостовой конструкции и передовой технологии синхронного перемещения по 5 осям обеспечивает превосходную точность, скорость и стабильность как при обработке сложных форм, так и крупногабаритных деталей. Оснащено интеллектуальное управление ЧПУ и долговечные компоненты, что делает его надежным выбором для заводов, перерабатывающих предприятий и производственных цехов по всему миру.
ЧИТАТЬ ДАЛЕЕ
Представляем наш профессиональный 3-осевой Каменный резак— специализированное решение, призванное вывести точность и эффективность обработки камня на новый уровень. Этот станок, разработанный специально для резки гранита, мрамора, известняка и других материалов из натурального камня, оснащен стабильной системой перемещения по 3 осям (X, Y, Z) для обеспечения чистого и равномерного реза плоских поверхностей и линейных профилей.
ЧИТАТЬ ДАЛЕЕ
Наш 4-осевой станок для резки камня Предназначен для точной, универсальной и высокоэффективной резки каменных материалов. Благодаря передовой технологии ЧПУ обеспечивает превосходную точность и долговременную надежность в сложных условиях эксплуатации. Идеально подходит для производителей камня, стремящихся к повышению производительности и минимизации простоев.
ЧИТАТЬ ДАЛЕЕ
Этот двухкоординатный 5-осевой обрабатывающий центр с ЧПУ объединяет два независимых процессора: одна 5-осевая гравировальная головка для сложной 3D-резьбы и один 5-осевой пильный блок для высокоточной резки.
ЧИТАТЬ ДАЛЕЕ

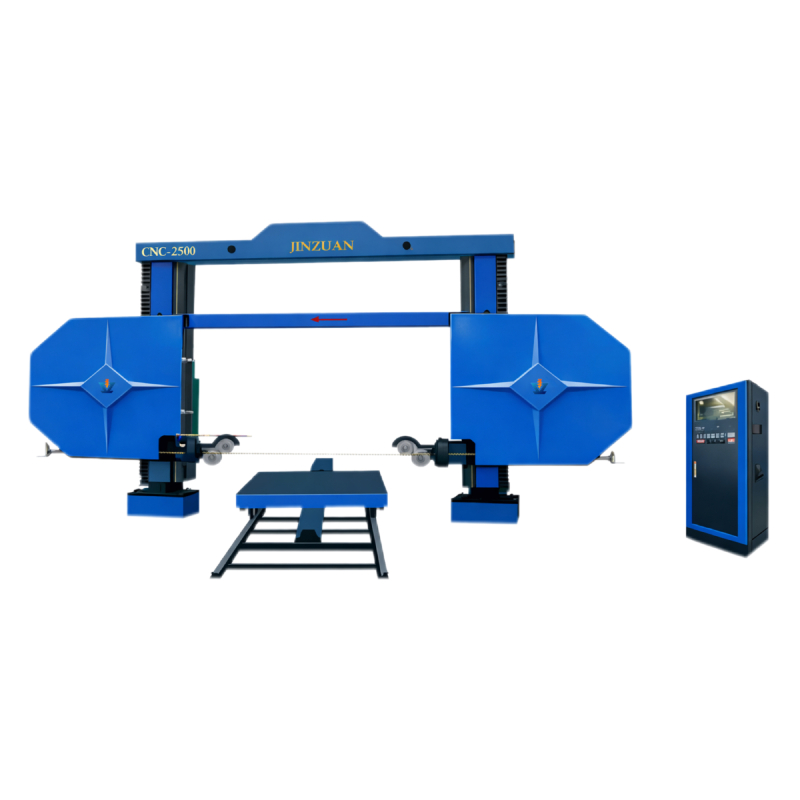

Откройте для себя высокоточную резку с помощью наших Станок для проволочной распиловки с ЧПУЭтот мощный резак, разработанный для обработки массивных каменных блоков, имеет рабочий стол грузоподъемностью 20 тонн, высокомоментный двигатель мощностью 11 кВт и динамически сбалансированный маховик диаметром 1600 мм для непревзойденной стабильности. Идеально подходит для гранита, мрамора и строительного камня, обеспечивая эффективную высокоскоростную обработку с минимальной вибрацией.
