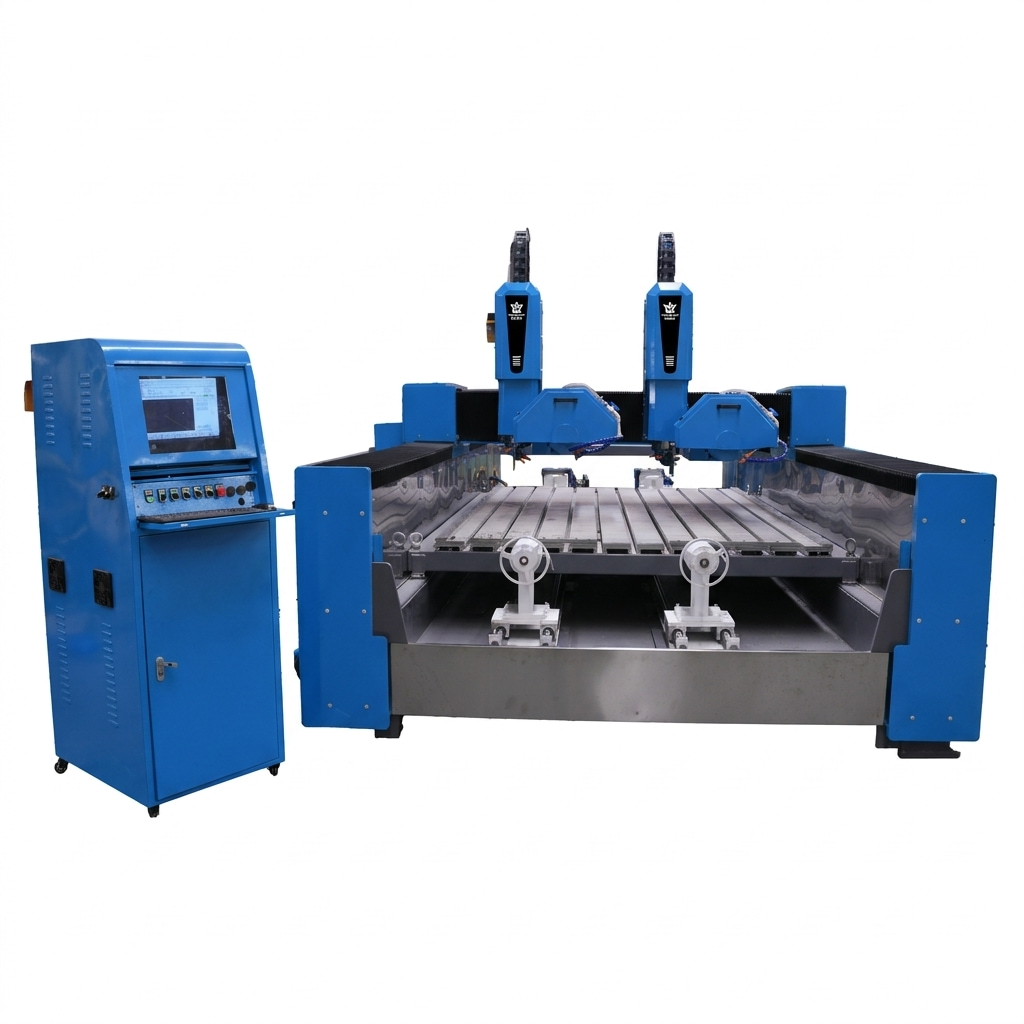

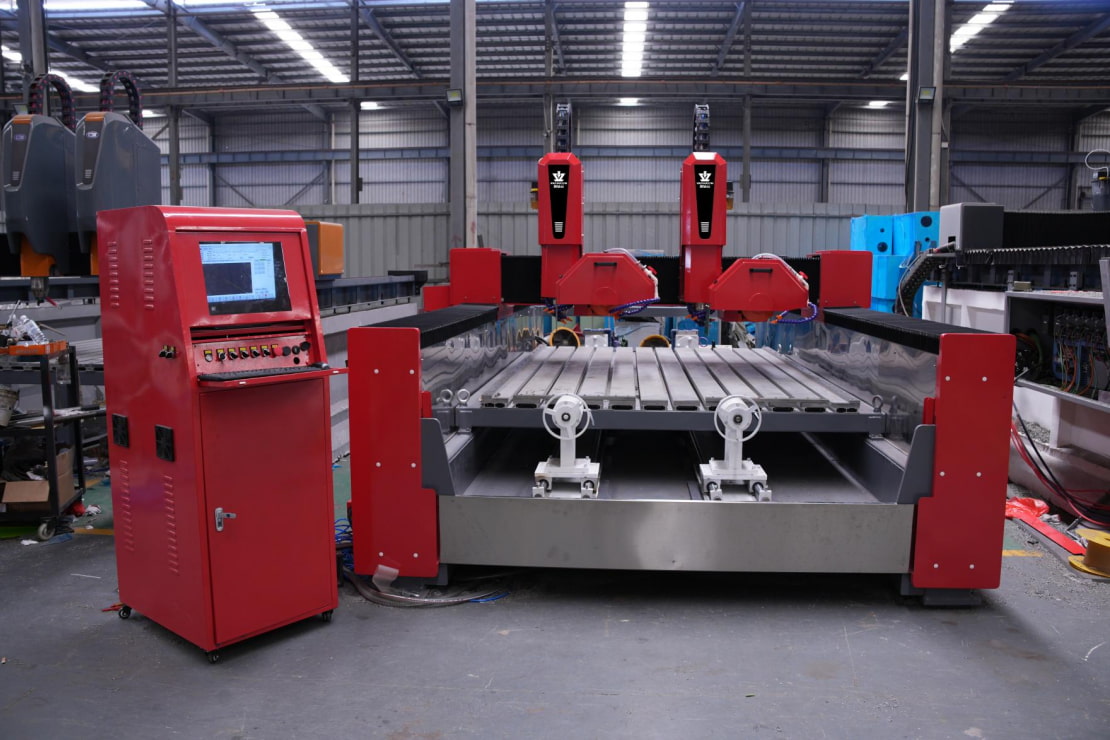

Многофункциональный станок для резьбы по камню с ЧПУ SD-1530M-2D сочетает в себе в себе следующие функции: резка пильных полотен, плоская гравировка, 3D-рельефная резьба и вращательная цилиндрическая обработка. В одной универсальной системе. Это идеальное решение для производства декоративных каменных панелей, резных колонн, архитектурных орнаментов и изделий из камня на заказ.
Модель продукта :
SD-1530M-2DСертификация :
CE, ISOТехнические характеристики :
5650*3100*2300mmИсточник :
QuanzhouПорт :
XiamenДоступны образцы :
NoПослепродажное обслуживание :
ProvideГарантийный срок :
1 YearSD-1530M-2D Многофункциональный станок ЧПУ для резьбы по камню и станок для резки Разработан для камнеобрабатывающих цехов, которым необходима большая гибкость обработки различных форм изделий. В отличие от традиционных методов. Фрезерные станки с ЧПУ для обработки камня Этот станок, используемый в основном для плоской гравировки, объединяет в себе узел для резки пильным полотном, прецизионный шпиндель для резьбы и поворотную ось для обработки плоских поверхностей, трехмерных рельефов и цилиндрических каменных заготовок.
Модель SD-1530M-2D, созданная на основе прочной сварной стальной рамы, утолщенной стальной балки, сервоприводной трансмиссии и автоматической системы смазки, обеспечивает структурную основу для сложных операций по обработке камня. Для производителей камня, работающих с разнообразными заказами клиентов, SD-1530M-2D предлагает практичный способ объединения нескольких процессов обработки в рамках одной платформы оборудования, что снижает необходимость приобретения отдельных станков для каждой категории продукции.
Основные функции
1. Встроенная система резки пильным полотном: Шпиндель с пильным полотном мощностью 11 кВт выполняет резку, обрезку и предварительную обработку камня, помогая операторам подготавливать заготовки для последующих операций резьбы.
2. Точная гравировка плоских поверхностей: Шпиндель мощностью 5,5 кВт позволяет создавать надписи, декоративные канавки, геометрические узоры и индивидуальные рисунки на плоских каменных поверхностях, что делает его подходящим для изготовления вывесок, табличек и декоративных плит.
3. Трехмерная рельефная резьба: Обработка каменных заготовок с использованием рельефных цветочных мотивов, декоративных фигур, архитектурных узоров и многослойных поверхностных рисунков, с заданной производительностью обработки рельефа 1500 × 2500 × 350 мм.

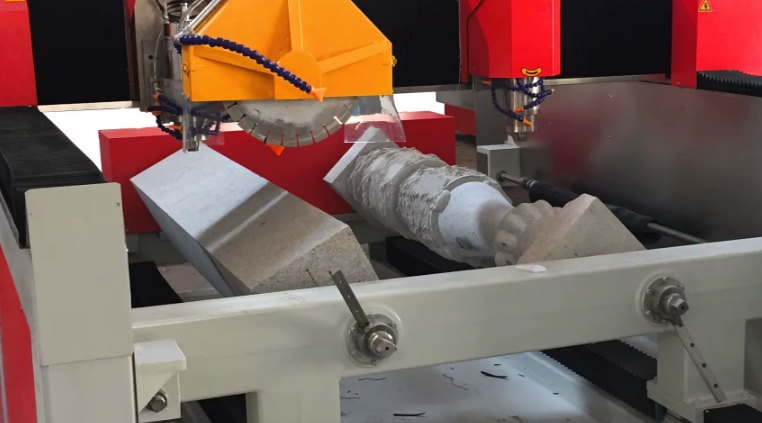

4. Вращательная цилиндрическая резьба по камню: Встроенная ось вращения поворачивает цилиндрические заготовки во время гравировки, позволяя создавать непрерывные декоративные узоры вокруг каменных колонн, столбов и других круглых элементов диаметром до 600 мм и длиной обработки до 3500 мм.
Технические параметры
| Размеры платформы | 1500*3000 мм | ||||||
| Высота подачи | ≤400 мм | ||||||
| Размер заготовки | 3500xφ600 мм для цилиндрических;1500*2500*350 мм для разгрузки | ||||||
| Скорость воздуха | 20 м/мин | ||||||
| скорость обработки | 20 м/мин | ||||||
| Мощность гравировального шпинделя | 5,5 кВт | ||||||
| Мощность шпинделя пильного полотна | 11 кВт | ||||||
| Максимальная скорость движения | 30000 мм/мин | ||||||
| Скорость вращения шпинделя | 6000~24000 об/мин | ||||||
| Рабочее напряжение | AC220В/50Гц или AC380В/50Гц | ||||||
| Масса | 3500 кг | ||||||
| Кровать | Прочная сварная рама из квадратных труб, нержавеющая сталь. | ||||||
| Луч | Утолщенная сталь моста | ||||||
| Направляющая рейка | Ось XY: направляющие квадратные 30 мм, ось Z: направляющие квадратные 25 мм. | ||||||
| Метод передачи | Редукторы X и Y + сервопривод, винтовой привод оси Z, двойной двигатель оси A. | ||||||
| Система | 4-осевая система рукояток | ||||||
| установка по оси X | Специальная конструкция с задним креплением, стальная конструкция, гальваническое покрытие. | ||||||
| Привод и двигатель | Цифровой сервопривод переменного тока мощностью 1,5 кВт | ||||||
| Код | Код HZG.*u00.*mmg.*olt | ||||||
| Точность позиционирования | ±0,03 мм | ||||||
| Повторная точность позиционирования | ±0,02 мм | ||||||
| Скорость подачи | 20 м/мин | ||||||
| Скорость резки | 20 м/мин | ||||||
| Измерение | 5650*3100*2300 мм | ||||||
| Инструменты для резьбы | φ1-16 мм | ||||||
| Формат файла | G-код | ||||||
| Смазка | Автоматическая система смазки | ||||||
Приложения
Почему стоит выбрать многофункциональный станок для резьбы по камню?
Сравнение | Традиционный 3-осевой станок для резьбы по камню | Многофункциональный станок SD-1530M-2D |
|---|---|---|
Плоская гравюра | Да | Да |
3D Рельефная резьба | Да | Да |
Резка пильного полотна | Обычно требуется отдельный режущий блок. | Встроенный шпиндель для пильного полотна мощностью 11 кВт |
Цилиндрическая резьба | Требуется дополнительная поворотная насадка. | Оборудован поворотной осью |
Рабочие головки | Обычно только гравировальный шпиндель. | Резка и резьба по дереву. Веретена. |
Разнообразие продукции | В основном плоские и рельефные заготовки. | Плоские панели, рельефы и цилиндрические элементы |
Заявка на участие в семинаре | Специализированное производство гравировки | Смешанные заказы на резку и обработку камня. |
Обычный 3-осевой станок для резьбы по камню с ЧПУ Для мастерских, занимающихся преимущественно плоской гравировкой и рельефными панелями, такой конфигурации часто бывает достаточно. Однако производителям, получающим заказы на резку камня, декоративные панели и цилиндрические колонны, многофункциональная конфигурация может принести пользу.
Станок SD-1530M-2D сочетает в себе эти возможности в одном устройстве, что делает его особенно подходящим для цехов с разнообразными требованиями к продукции. Его главное преимущество заключается в универсальности обработки, а не в необходимости замены всех специализированных станков для резки или гравировки.
Вопросы и ответы экспертов
В1: Можно ли на одном и том же станке выполнять резку и гравировку камня на станке SD-1530M-2D?
Да. Станок оснащен шпинделем для пильных полотен мощностью 11 кВт для резки и шпинделем для гравировки и рельефной обработки мощностью 5,5 кВт. Операторы могут использовать соответствующий агрегат в зависимости от обрабатываемой детали и требований к обработке.
В2: Может ли этот станок для резьбы по камню с ЧПУ гравировать цилиндрические колонны?
Да. Встроенная ось вращения позволяет цилиндрическим каменным заготовкам вращаться во время обработки. Заявленная производительность обработки цилиндрических заготовок составляет 3500 × Ø600 мм, что делает станок подходящим для изготовления декоративных каменных столбов и колонн в пределах допустимой нагрузки и параметров обработки.
В3: Каков максимальный размер рельефной резьбы?
Максимально допустимый размер заготовки для снятия отслоения составляет 1500 × 2500 × 350 мм. Фактические рабочие размеры могут зависеть от формы заготовки, расположения зажимных приспособлений, длины инструмента и настроек станка.
Вопрос 4: Подходит ли этот многофункциональный станок с ЧПУ для обработки камня в небольших камнеобрабатывающих мастерских?
Это может быть практичным вариантом для мастерских, занимающихся различными видами обработки камня, особенно теми, которые включают плоскую гравировку, рельефные панели и декоративные колонны. Сочетание возможностей резки и резьбы может снизить зависимость от нескольких специализированных станков, хотя фактическая экономия производственных площадей и инвестиций зависит от конфигурации производства.
Профиль компании

Quanzhou Jinzuan Technology Co., Ltd.
Цюаньчжоу Цзиньцзуань Компания Technology Co., Ltd. расположена в промышленной зоне Шуйтоу, в удобном транспортном районе. Это компания, объединяющая исследования и разработки, производство, продажи и техническое обслуживание, специализирующаяся на производстве серии интеллектуального оборудования для обработки камня с ЧПУ.
Почему партнеры выбирают нас?
1). Превосходное качество продукции
2). Высокая экономическая эффективность.
3). Передовые исследования и разработки и технологии.
4). Комплексная поддержка и обслуживание клиентов.
5). Профессиональная и опытная техническая команда.
6). Глобальные стандарты
Сертификаты

Выставки

Наши услуги
Предпродажа:консультационная поддержка
в соответствии с требованиями заказчика для установки оборудования.
посетить завод
Послепродажное обслуживание:Руководство по установке и эксплуатации оборудования
гарантийный период — один год
Часто задаваемые вопросы
1. Каков будет процесс оплаты?
TT: 30% в качестве предоплаты, 70% перед отправкой.
2. Сколько дней займет доставка?
Срок производства составляет около 30 дней. Дату отгрузки из порта Сямынь в ваш порт необходимо уточнить.
3. Кто будет оказывать техническую поддержку при установке устройства?
1). Наш инженер может бесплатно обучить вас установке, использованию программного обеспечения и проектированию на нашем заводе. Одной недели достаточно. Наш завод расположен в городе Шуйтоу, провинция Фуцзянь. Крупнейший в Китае центр производства камня. Возможно, также крупнейший в мире импортер и экспортер мрамора.
2). Наш инженер может оказать вам поддержку онлайн 24 часа в сутки через Skype, WhatsApp, WeChat, Facebook или по мобильному телефону.
3). Инструкция по эксплуатации и техническому обслуживанию машины на английском языке может быть выслана.
4). Видеоинструкции по установке, использованию и техническому обслуживанию оборудования могут быть высланы.
